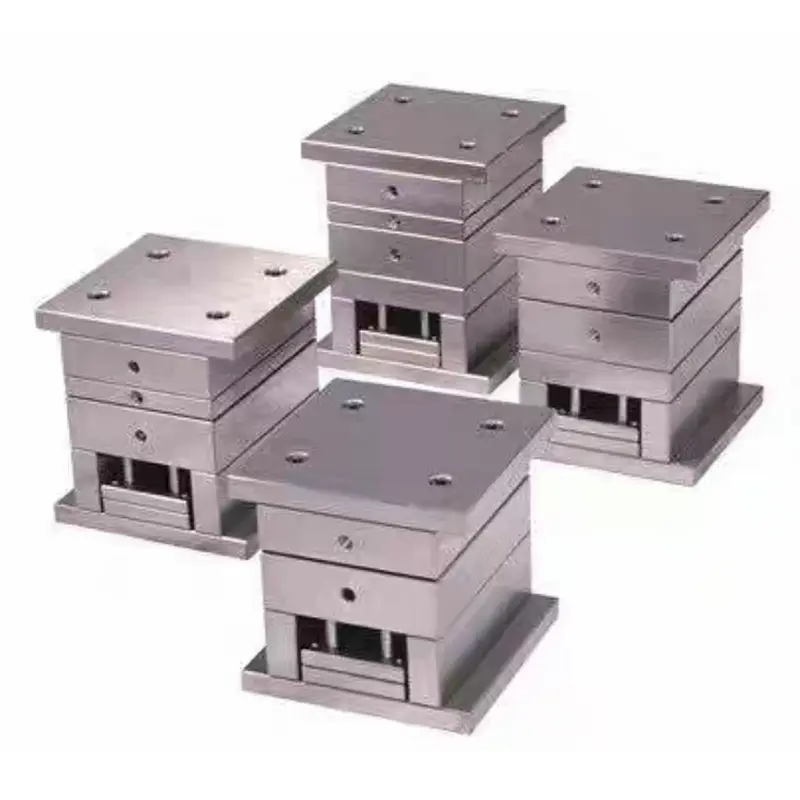

चीन में एक पेशेवर निर्माता से अनुकूलित मानक परिशुद्धता मोल्ड बेस

सिकैदामानक परिशुद्धता मोल्ड बेस मोल्ड निर्माण उद्योग में व्यापक रूप से उपयोग किए जाने वाले मौलिक प्रक्रिया उपकरण हैं। मोल्ड के "कंकाल" के रूप में, उनका उपयोग मोल्डिंग घटकों, मार्गदर्शक तंत्र और इजेक्शन सिस्टम को ठीक करने और समर्थन करने के लिए किया जाता है। चीन में अपनी फैक्ट्री के साथ एक पेशेवर निर्माता के रूप में, SIKAIDA लागत प्रभावी मानक सटीक मोल्ड बेस प्रदान करने और एक विश्वसनीय आपूर्तिकर्ता के रूप में वैश्विक ग्राहकों की विविध आवश्यकताओं को पूरा करने के लिए प्रतिबद्ध है।

इनमानक परिशुद्धता मोल्ड आधारपारंपरिक सहिष्णुता मानकों (आयामी सहिष्णुता ±0.1~1मिमी, समतलता ≤0.02मिमी/मीटर) को अपनाएं, जिसमें आर्थिक लाभ, बहुमुखी प्रतिभा और तेजी से वितरण शामिल है। इनमें एक निश्चित मोल्ड बेस प्लेट और एक चलती मोल्ड प्लेट जैसे मानकीकृत घटक शामिल होते हैं। निम्नलिखित एक विस्तृत वर्गीकरण है.

साँचे के प्रकार के आधार पर वर्गीकरण

1. इंजेक्शन मोल्ड बेस

- दो-प्लेट मोल्ड बेस (एकल विभाजन सतह): SIKAIDA का सबसे व्यापक रूप से इस्तेमाल किया जाने वाला मानक परिशुद्धता इंजेक्शन मोल्ड बेस। इसमें एक सरल संरचना, कम लागत और तेजी से वितरण की सुविधा है, जो अधिकांश इंजेक्शन मोल्डेड उत्पादों जैसे दैनिक आवश्यकताओं के गोले, घरेलू उपकरण भागों और प्लास्टिक के खिलौनों के लिए उपयुक्त है। एकल बिदाई सतह डिज़ाइन प्रसंस्करण और असेंबली प्रक्रिया को सरल बनाता है, जिससे उत्पादन दक्षता में सुधार होता है।

- तीन-प्लेट डाई सेट (संकीर्ण गेट): दो-प्लेट डाई सेट की तुलना में, यह एक पुश प्लेट जोड़ता है, जिसके परिणामस्वरूप थोड़ी अधिक जटिल संरचना होती है लेकिन अधिक बहुमुखी प्रतिभा होती है। स्वचालित गेट हटाने की आवश्यकता वाले छोटे सटीक भागों (जैसे छोटे प्लास्टिक हिस्से और सटीक दैनिक आवश्यकताएं) के लिए उपयुक्त। डबल पार्टिंग सतह गेट और उत्पाद को स्वचालित रूप से अलग करने की अनुमति देती है, जिससे उत्पाद की सतह की गुणवत्ता सुनिश्चित होती है।

2. स्टैम्पिंग डाई सेट

- रियर गाइड पिलर स्टैम्पिंग डाई सेट: आसान फीडिंग के लिए एक विस्तृत ऑपरेटिंग सतह प्रदान करता है, जो मैन्युअल ऑपरेशन के लिए उपयुक्त है। मुख्य रूप से छोटे से मध्यम आकार के मोहरबंद भागों जैसे फास्टनरों, बरतन और हार्डवेयर उपकरणों के लिए उपयोग किया जाता है। यह SIKAIDA की मानक उत्पाद श्रृंखला में सबसे अधिक उपयोग किए जाने वाले स्टैम्पिंग डाई सेट प्रकारों में से एक है।

- सेंटर गाइड पिलर स्टैम्पिंग डाई सेट: मार्गदर्शक तंत्र केंद्र के दोनों किनारों पर स्थित है, जो पीछे के गाइड पिलर प्रकार की तुलना में बेहतर मार्गदर्शक सटीकता प्रदान करता है। उच्च मार्गदर्शक सटीकता की आवश्यकता वाले मुद्रांकित भागों के लिए उपयुक्त (जैसे सटीक हार्डवेयर भाग और मध्यम आयाम वाले छोटे मुद्रांकित भाग)।

संरचनात्मक संरचना द्वारा वर्गीकृत

सिकैदाS मानक प्रिसिजन मोल्ड बेस एक मानकीकृत संरचनात्मक डिजाइन का उपयोग करते हैं, जिसमें सभी घटकों का बड़े पैमाने पर उत्पादन किया जाता है। यह उत्पादन लागत को कम करते हुए स्थिर उत्पाद गुणवत्ता सुनिश्चित करता है। मानक विन्यास में स्पष्ट रूप से परिभाषित कार्यों और सख्त एकीकरण के साथ चार मुख्य प्रणालियाँ शामिल हैं।

1. टेम्पलेट श्रृंखला

मोल्ड बेस के मुख्य घटक, जिसमें पैनल, फिक्स्ड टेम्प्लेट (ए प्लेट), मूविंग टेम्प्लेट (बी प्लेट), और स्क्वायर आयरन (सी प्लेट) शामिल हैं, सभी 45# उच्च गुणवत्ता वाले कार्बन स्ट्रक्चरल स्टील या कम-मिश्र धातु स्टील से बने होते हैं। गर्मी उपचार के बाद, कठोरता 240 ~ 270HB तक पहुंच जाती है, जो उत्कृष्ट व्यापक यांत्रिक गुण और मशीनेबिलिटी प्रदान करती है। प्रदर्शन और अर्थव्यवस्था को संतुलित करते हुए महत्वपूर्ण टेम्पलेट P20 पूर्व-कठोर स्टील से बनाए जा सकते हैं।

2. मार्गदर्शक प्रणाली

इसमें मुख्य रूप से गाइड पिलर और गाइड स्लीव्स शामिल हैं, जो 0.02 ~ 0.04 मिमी की निकासी के साथ स्लाइडिंग मार्गदर्शन को नियोजित करते हैं। गाइड पिलर और गाइड स्लीव छेद को H7 परिशुद्धता के साथ मशीनीकृत किया गया है, जो लचीली और जाम-मुक्त गति सुनिश्चित करता है। यह मोल्ड खोलने और बंद करने के लिए सटीक मार्गदर्शन प्रदान करता है और मोल्ड बेस की बुनियादी सटीकता सुनिश्चित करने के लिए महत्वपूर्ण है।

3. इजेक्शन सिस्टम

एक रीसेट रॉड और इजेक्शन गाइड पिन/स्लीव्स से बना, यह सिस्टम मोल्ड कैविटी से मोल्ड किए गए उत्पाद को बाहर निकालता है। मानकीकृत डिज़ाइन स्थिर और विश्वसनीय इजेक्शन सुनिश्चित करता है, उत्पाद विरूपण और क्षति को रोकता है, और विभिन्न उत्पाद प्रकारों की इजेक्शन आवश्यकताओं के अनुकूल होता है।

4. फास्टनिंग और पोजिशनिंग सिस्टम

इसमें मोल्ड बेस घटकों को सुरक्षित करने के लिए उच्च शक्ति वाले बोल्ट और लोकेटिंग पिन शामिल हैं, जो मोल्ड ऑपरेशन के दौरान समग्र संरचनात्मक स्थिरता सुनिश्चित करते हैं। फास्टनरों का मानकीकृत चयन और पिन का स्थान अच्छी विनिमेयता सुनिश्चित करता है और भविष्य के रखरखाव और प्रतिस्थापन की सुविधा प्रदान करता है।

सिकैदा के विभिन्न मानक प्रिसिजन मोल्ड बेस ने एप्लिकेशन सीमाओं को स्पष्ट रूप से परिभाषित किया है, जिससे ग्राहकों को उत्पाद प्रकार, सटीक आवश्यकताओं और बाजार क्षेत्र के आधार पर उपयुक्त मॉडल का चयन करने की अनुमति मिलती है। सभी SIKAIDA मानक परिशुद्धता मोल्ड बेस में 100,000 से 500,000 चक्रों का मोल्ड जीवन होता है, जो बड़े पैमाने पर औद्योगिक उत्पादन की जरूरतों को पूरा करता है और ग्राहकों के लिए कुशल उत्पादन का समर्थन करता है।

चीन में एक पेशेवर निर्माता और आपूर्तिकर्ता के रूप में, SIKAIDA न केवल मानक विशिष्टताओं का पर्याप्त स्टॉक प्रदान करता है, बल्कि गैर-मानक अनुकूलन सेवाएँ भी प्रदान करता है। हम विभिन्न उद्योगों की व्यक्तिगत जरूरतों को पूरा करने के लिए ग्राहक चित्र के आधार पर द्वितीयक मोल्ड बेस डिजाइन कर सकते हैं।
