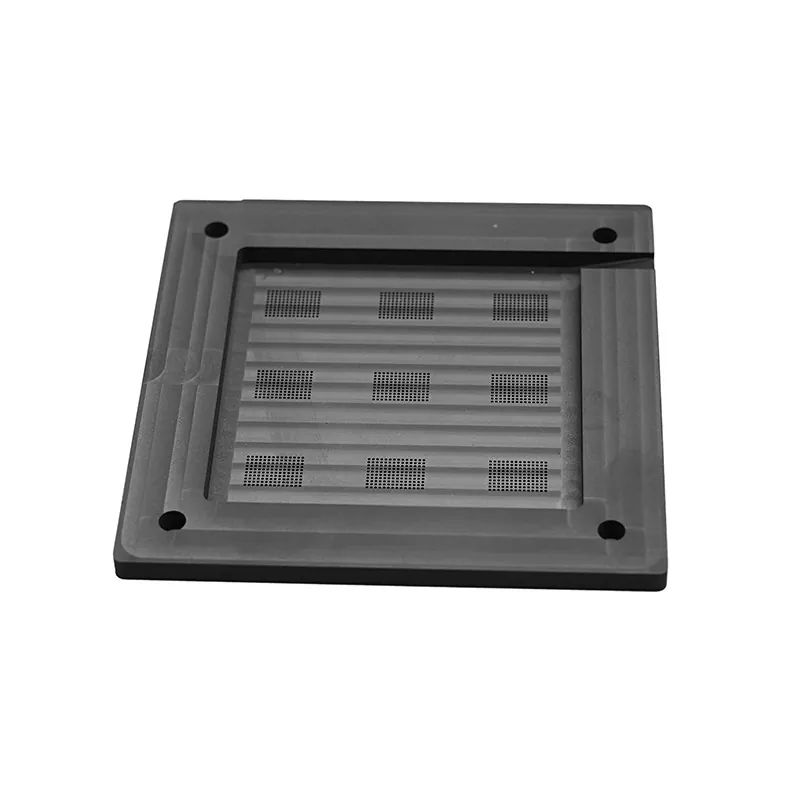

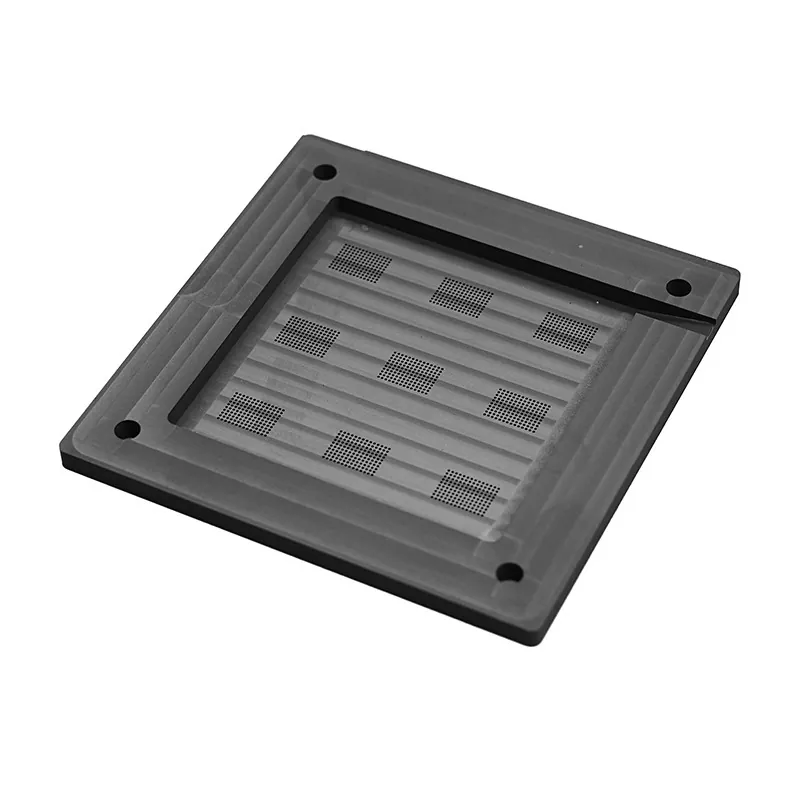

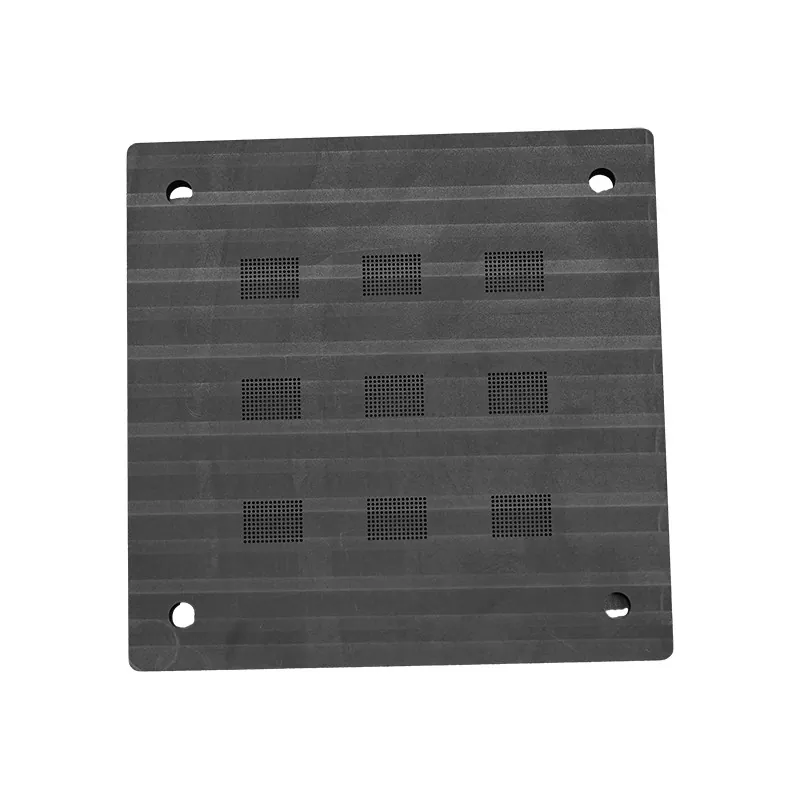

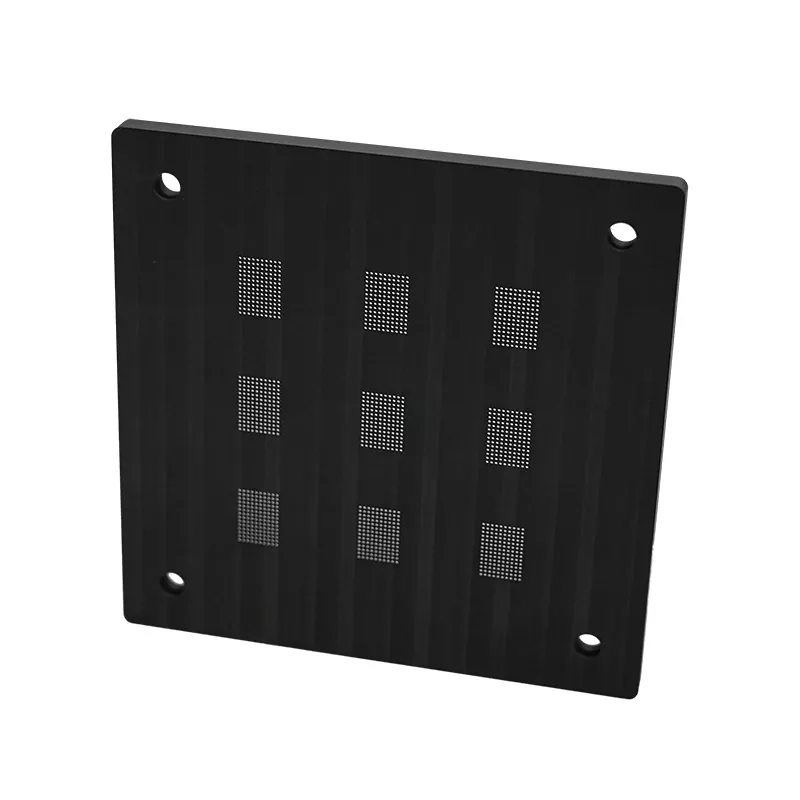

ग्रेफाइट बॉल प्लेसमेंट फिक्स्चर

SIKAIDA ग्रेफाइट बॉल प्लेसमेंट फिक्स्चर सेमीकंडक्टर-ग्रेड मानकों को पूरा करते हुए उच्च शुद्धता वाले ग्रेफाइट और सटीक मशीनिंग और सतह उपचार प्रौद्योगिकियों का उपयोग करते हैं। स्थिर उच्च तापमान प्रदर्शन के साथ सतह चिकनी और साफ है। अनुकूलित संरचना संचालन और रखरखाव की सुविधा प्रदान करती है, गेंद प्लेसमेंट दक्षता और उपज में प्रभावी ढंग से सुधार करती है।

उच्च शुद्धता वाला ग्रेफाइट तापीय रूप से प्रवाहकीय और संक्षारण प्रतिरोधी है, जो उच्च तापमान सोल्डरिंग के दौरान आयामी स्थिरता सुनिश्चित करता है और हानिकारक आयन संदूषण को रोकता है। विशेष सतह उपचार सोल्डर गेंदों के साथ उत्कृष्ट वेटेबिलिटी की गारंटी देते हैं, ऑक्सीकरण संदूषण से बचते हैं।

तकनीकी निर्देश

प्रमुख विशेषताऐं

ग्रेफाइट बॉल प्लेसमेंट फिक्स्चर में कई प्रमुख विशेषताएं हैं: 1) उच्च शुद्धता (ग्रेफाइट ≥99.5%, आयन संदूषण से मुक्त); 2) उच्च समतलता (सपाटता ≤0.002 मिमी/मीटर, Ra≤0.4 μm); 3) माइक्रोन-स्तरीय बॉल प्लेसमेंट सटीकता (बॉल व्यास ±0.025 मिमी, बॉल स्पेसिंग ±0.05 मिमी); 4) उच्च तापमान प्रतिरोध (300 डिग्री सेल्सियस पर स्थिर प्रदर्शन); 5) उत्कृष्ट तापीय प्रबंधन (समान तापीय चालकता, तापीय तनाव को कम करना)।

अनुप्रयोग परिदृश्य

ग्रेफाइट बॉल प्लेसमेंट फिक्स्चर का व्यापक रूप से सेमीकंडक्टर पैकेजिंग (बीजीए और सीएसपी जैसे उच्च घनत्व पैकेजिंग), माइक्रोइलेक्ट्रॉनिक असेंबली (0402 और 0201 जैसे छोटे घटक), ऑप्टोइलेक्ट्रॉनिक डिवाइस (एलईडी, लेजर), एमईएमएस डिवाइस और पावर सेमीकंडक्टर (आईजीबीटी, एमओएसएफईटी) में उपयोग किया जाता है।

प्रमुख लाभ

1. सामग्री शुद्धता लाभ: कम अशुद्धता सामग्री, कम गैस विकास दर, रासायनिक स्थिरता, लगातार बैच प्रदर्शन, और अर्धचालक उद्योग मानकों का अनुपालन।

2. परिशुद्धता लाभ: माइक्रोन-स्तर की समतलता और स्थिति सटीकता, चिकनी और दोष-मुक्त सतह, बड़े पैमाने पर उत्पादन में उत्कृष्ट पुनरावृत्ति, और उच्च-घनत्व पैकेजिंग के लिए अनुकूलनशीलता।

3. थर्मल प्रदर्शन लाभ: व्यापक ऑपरेटिंग तापमान रेंज (-40 डिग्री सेल्सियस से 300 डिग्री सेल्सियस), सिलिकॉन वेफर्स के साथ संगत थर्मल विस्तार गुणांक, अच्छी थर्मल चालकता, और स्थिर थर्मल साइक्लिंग प्रदर्शन।

4. प्रक्रिया संगतता लाभ: ग्रेफाइट बॉल प्लेसमेंट फिक्स्चर विभिन्न सोल्डरों के साथ संगत हैं, एक विस्तृत प्रक्रिया विंडो है, साफ करने में आसान हैं, लंबे जीवनकाल हैं, और महत्वपूर्ण आर्थिक लाभ प्रदान करते हैं।

तकनीकी क्षमताएँ

कंपनी मजबूत तकनीकी क्षमताओं का दावा करती है: सख्त सामग्री नियंत्रण, आगमन पर कई निरीक्षणों के साथ; सतह की गुणवत्ता सुनिश्चित करने के लिए उच्च परिशुद्धता प्रसंस्करण उपकरणों के एक पूरे सेट से सुसज्जित; विभिन्न आवश्यकताओं को पूरा करने के लिए विविध सतह उपचार प्रक्रियाएं; स्थिर सटीकता सुनिश्चित करने के लिए एक सटीक परीक्षण प्रणाली; और ऐसे उत्पाद जो वास्तविक उत्पादन के अनुकूल होने के लिए कठोर पर्यावरणीय परीक्षण पास कर चुके हैं।

अक्सर पूछे जाने वाले प्रश्नों:

Q1: बॉल प्लेसमेंट फिक्स्चर के लिए ग्रेफाइट सामग्री क्यों चुनें?

A1: ग्रेफाइट सामग्री में अत्यधिक शुद्धता, उत्कृष्ट तापीय चालकता और उच्च तापमान प्रतिरोध होता है, और अर्धचालक प्रक्रियाओं में रासायनिक रूप से स्थिर होता है। अन्य सामग्रियों की तुलना में, ग्रेफाइट चिप्स में हानिकारक अशुद्धता आयनों को नहीं छोड़ता है और उच्च तापमान पर आयामी स्थिरता बनाए रखता है, जिससे यह सेमीकंडक्टर बॉल प्लेसमेंट फिक्स्चर के लिए एक आदर्श सामग्री बन जाता है।

Q2: फिक्स्चर की विशिष्ट सतह समतलता और खुरदरापन क्या है?

A2: हमारे ग्रेफाइट बॉल प्लेसमेंट फिक्स्चर में सतह की समतलता 0.002 मिमी/मीटर और सतह खुरदरापन Ra≤0.4 μm के भीतर नियंत्रित होती है। यह अत्यधिक उच्च सतह समतलता और चिकनाई चिप और सब्सट्रेट के साथ समान संपर्क सुनिश्चित करती है, जिससे सतह की असमानता के कारण होने वाले बॉल प्लेसमेंट दोषों से बचा जा सकता है।

Q3: बॉल प्लेसमेंट सटीकता क्या है जिसे हासिल किया जा सकता है?

A3: हमारे फिक्स्चर ±0.025 मिमी की बॉल प्लेसमेंट पोजिशनिंग सटीकता और ±0.05 मिमी की बॉल पिच सटीकता प्राप्त करते हैं। सटीकता का यह स्तर वर्तमान मुख्यधारा अर्धचालक पैकेजिंग प्रक्रियाओं की आवश्यकताओं को पूरी तरह से पूरा करता है और उच्च-घनत्व, माइक्रो-पिच बॉल प्लेसमेंट अनुप्रयोगों को संभाल सकता है।

Q4: फिक्स्चर का अधिकतम ऑपरेटिंग तापमान क्या है?

A4: हमारे ग्रेफाइट बॉल प्लेसमेंट फिक्स्चर -40°C से 300°C के तापमान रेंज के भीतर सामान्य रूप से काम कर सकते हैं। यह तापमान सीमा सेमीकंडक्टर पैकेजिंग प्रक्रियाओं के सभी महत्वपूर्ण चरणों को कवर करती है, जिसमें रिफ्लो सोल्डरिंग और उच्च तापमान भंडारण शामिल हैं।

Q5: क्या आप अनुकूलित टूलींग उत्पाद प्रदान कर सकते हैं?

A5: हां, हम विशिष्ट ग्राहक आवश्यकताओं के अनुसार अनुकूलित सेवाएं प्रदान कर सकते हैं। ग्राहक विस्तृत चित्र या नमूने प्रदान कर सकते हैं, और हम विभिन्न गैर-मानक टूलींग उत्पादों को संसाधित कर सकते हैं। न्यूनतम प्रसंस्करण आकार 0.5 मिमी है, और सहनशीलता को ±0.01 मिमी के भीतर नियंत्रित किया जा सकता है।

Q6: टूलींग की सेवा जीवन और पुन: प्रयोज्यता क्या है?

ए6: सामान्य उपयोग और उचित रखरखाव के तहत, हमारे ग्रेफाइट बॉल-माउंटिंग टूलींग का 100 से अधिक बार पुन: उपयोग किया जा सकता है। वास्तविक सेवा जीवन विशिष्ट उपयोग शर्तों, प्रक्रिया मापदंडों और रखरखाव पर निर्भर करता है। हम यह सुनिश्चित करने के लिए नियमित सतह निरीक्षण और प्रदर्शन परीक्षण की सलाह देते हैं कि टूलींग अच्छी स्थिति में है।

Q7: आप टूलींग की स्वच्छता और संदूषण-मुक्त प्रकृति को कैसे सुनिश्चित करते हैं?

A7: हमारे टूलींग को प्रसंस्करण के बाद कठोर सफाई और सतह के उपचार से गुजरना पड़ता है, जिसमें अल्ट्रासोनिक सफाई, विआयनीकृत पानी से धोना और उच्च तापमान पर बेकिंग शामिल है। परिवहन और भंडारण के दौरान सफाई सुनिश्चित करने के लिए टूलींग को एंटी-स्टैटिक और डस्टप्रूफ पैकेजिंग में पैक किया गया है। उत्पाद प्राप्त करने के बाद, ग्राहकों को इसे अनपैक करने और साफ-सुथरे वातावरण में उपयोग करने की सलाह दी जाती है।

Q8: टूलींग की प्रतिरोधकता और तापीय चालकता क्या हैं?

ए8: हमारे ग्रेफाइट टूलींग की प्रतिरोधकता 8-15 μΩ·m (25°C पर) और तापीय चालकता लगभग 120-200 W/m·K है। ये पैरामीटर विद्युत इन्सुलेशन और थर्मल प्रबंधन में संतुलित प्रदर्शन सुनिश्चित करते हैं, जो इसे विभिन्न अर्धचालक पैकेजिंग अनुप्रयोगों के लिए उपयुक्त बनाते हैं।
