ऑटोमोटिव साइड पैनल इनर असेंबली स्टैम्पिंग मर जाती है

SIKAIDA ऑटोमोटिव साइड पैनल इनर असेंबली स्टैम्पिंग डाइज़ बड़े, उच्च-सटीक डाई सिस्टम हैं जिनका उपयोग शीट मेटल से साइड पैनल इनर पैनलों पर स्टैम्पिंग के लिए किया जाता है। वे बॉडी-इन-व्हाइट उत्पादन में मुख्य डाई हैं और यात्री कार और वाणिज्यिक वाहन निर्माण में व्यापक रूप से उपयोग किए जाते हैं। यह उत्पाद उत्पादन दक्षता और स्थिरता सुनिश्चित करते हुए, साइड पैनल इनर पैनल की वन-पीस मोल्डिंग प्राप्त करने के लिए कई स्टैम्पिंग प्रक्रियाओं को एकीकृत करता है। उन्नत उपकरणों और एक पेशेवर टीम के साथ चीन में हमारा कारखाना स्थिर और उच्च गुणवत्ता वाले डाई उत्पादन की गारंटी देता है।

विस्तृत उत्पाद विशेषताएँ

1. बड़ी और जटिल संरचना

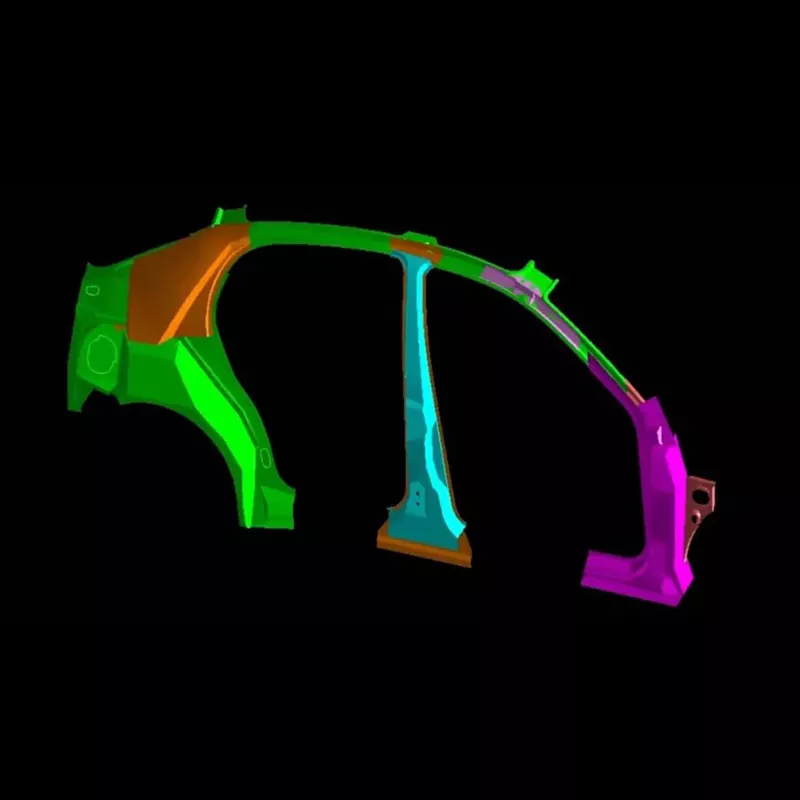

साइड पैनल का आंतरिक पैनल आकार में बड़ा है (लंबाई में 800 मिमी से अधिक और चौड़ाई में 600 मिमी से अधिक) और इसका आकार जटिल है, जिसके लिए कई विशेषताओं के निर्माण की आवश्यकता होती है। SIKAIDA ऑटोमोटिव साइड पैनल इनर असेंबली स्टैम्पिंग डाइज़ में उच्च सतह परिशुद्धता, कई फ्री-फॉर्म सतहों और एक तर्कसंगत संरचनात्मक डिजाइन की सुविधा है, जो बड़ी शीट धातु की स्टैम्पिंग के दौरान असमान बल वितरण की समस्या को हल करती है।

2. उच्च परिशुद्धता और उच्च गुणवत्ता आवश्यकताएँ

बाहरी घटक के रूप में, साइड पैनल का आंतरिक पैनल खरोंच, झुर्रियों और अन्य दोषों से मुक्त होना चाहिए। SIKAIDA उच्च गुणवत्ता वाली उत्पादन आवश्यकताओं को पूरा करते हुए, Ra0.4μm या उच्चतर की सतह खुरदरापन प्राप्त करते हुए, मोल्ड परिशुद्धता को सख्ती से नियंत्रित करता है।

3. बहु-प्रक्रिया एकीकरण

ऑटोमोटिव साइड पैनल इनर असेंबली स्टैम्पिंग डाइज़ एक एकीकृत मल्टी-स्टेशन डिज़ाइन को अपनाता है, जो एक ऑपरेशन में गहरी ड्राइंग और ट्रिमिंग जैसी कई प्रक्रियाओं को पूरा करने में सक्षम बनाता है, जिससे दक्षता में सुधार होता है। बुद्धिमान उत्पादन प्राप्त करने के लिए आवश्यकतानुसार स्वचालित संदेश और ऑनलाइन निरीक्षण कार्यों को जोड़ा जा सकता है।

4. परिशुद्धता मार्गदर्शन और संतुलन प्रणाली

एक सटीक मार्गदर्शन, संतुलन और दबाव प्रणाली से सुसज्जित, यह शीट मेटल स्टैम्पिंग के दौरान समान बल वितरण सुनिश्चित करता है, उत्पाद दोषों से बचाता है और उपज दर में सुधार करता है।

5. विशेष संरचनात्मक डिजाइन

एक खंडित डाई और त्वरित-परिवर्तन डाई संरचना का उपयोग करते हुए, यह उच्च शक्ति वाले स्टील और एल्यूमीनियम मिश्र धातुओं जैसी नई सामग्रियों के साथ संगत है, जो चुनौतियों का समाधान करता है और इसकी अनुप्रयोग सीमा का विस्तार करता है।

मुख्य उत्पाद विशेषताएँ

1. उच्च कठोरता: उच्च शक्ति सामग्री का उपयोग उच्च टन भार मुद्रांकन में स्थिरता सुनिश्चित करता है और सेवा जीवन का विस्तार करता है।

2. परिशुद्धता मार्गदर्शक: एक उच्च परिशुद्धता गाइड पोस्ट और गाइड स्लीव प्रणाली स्टैम्पिंग स्थिति और उत्पाद सटीकता सुनिश्चित करती है।

3. इंटेलिजेंट मॉनिटरिंग: एकीकृत सेंसर वास्तविक समय की निगरानी और पूर्वानुमानित रखरखाव को सक्षम करते हैं।

4. त्वरित डाई परिवर्तन: मॉड्यूलर डिज़ाइन डाई परिवर्तन के समय को कम करता है और बहु-विविधता वाले उत्पादन के अनुकूल होता है।

अनुप्रयोग परिदृश्य

ऑटोमोटिव साइड पैनल इनर असेंबली स्टैम्पिंग डाइज़ का उपयोग मुख्य रूप से यात्री कार और वाणिज्यिक वाहन बॉडी निर्माण में किया जाता है, जो बॉडी-इन-व्हाइट के लिए कोर मोल्ड के रूप में कार्य करता है, और घरेलू और अंतर्राष्ट्रीय ग्राहकों द्वारा मान्यता प्राप्त है। एक पेशेवर आपूर्तिकर्ता के रूप में, SICAIDA विभिन्न वाहन मॉडलों की जरूरतों को पूरा करने के लिए अनुकूलित समाधान प्रदान कर सकता है।

विनिर्माण प्रक्रिया

1. उत्पाद विश्लेषण और प्रक्रिया डिजाइन

फॉर्मैबिलिटी विश्लेषण और प्रक्रिया डिजाइन के लिए पेशेवर सॉफ्टवेयर का उपयोग करके, यह संभावित समस्याओं का अनुमान लगाता है और उनका समाधान करता है।

2. साँचे का डिज़ाइन

यूजी और कैटिया जैसे पूर्ण 3डी डिज़ाइन सॉफ़्टवेयर का उपयोग करके, मोल्ड की सटीकता और तर्कसंगतता सुनिश्चित करने के लिए सावधानीपूर्वक विवरणों को परिष्कृत किया जाता है।

3. सामग्री चयन

ऑटोमोटिव साइड पैनल इनर असेंबली स्टैम्पिंग डाईज़ मोल्ड फ्रेम उच्च शक्ति वाले कच्चा लोहा या वेल्डेड स्टील प्लेटों से बना है। मुख्य घटक मोल्ड गुणवत्ता की गारंटी के लिए उच्च-पहनने-प्रतिरोधी और उच्च-संपीड़न-शक्ति टूल स्टील का उपयोग करते हैं।

4. परिशुद्धता मशीनिंग

रफ मशीनिंग, बढ़िया मशीनिंग, विशेष मशीनिंग और हाथ से पॉलिश करने से मोल्ड की सटीकता और उपस्थिति की गुणवत्ता सुनिश्चित होती है।

5. असेंबली और डिबगिंग (T0 ट्रायल मोल्डिंग)

असेंबली के बाद, मशीन पर मोल्ड का परीक्षण किया जाता है, और नमूना योग्य होने तक प्रक्रिया मापदंडों को समायोजित और अनुकूलित किया जाता है।

विकास के रुझान:

1. अल्ट्रा-लार्ज इंटीग्रेटेड मोल्डिंग: इंटीग्रेटेड साइड पैनल इनर पैनल के चलन को अपनाते हुए, एक सिंगल मोल्ड सेट का वजन 200 टन से अधिक हो सकता है।

2. नई सामग्री अनुप्रयोगों के लिए अनुकूलन: अनुकूलित डिज़ाइन और सामग्री का चयन ऑटोमोबाइल की हल्के और उच्च शक्ति आवश्यकताओं को पूरा करने के लिए नई सामग्रियों की मोल्डिंग विशेषताओं के अनुकूल होता है।

3. इंटेलिजेंट मैन्युफैक्चरिंग और डिजिटलीकरण: बिल्ट-इन सेंसर डिजिटल ट्विन तकनीक के साथ मिलकर वास्तविक समय की निगरानी को सक्षम करते हैं, जिससे विकास चक्र छोटा होता है और लागत कम होती है।

4. एडिटिव मैन्युफैक्चरिंग (3डी प्रिंटिंग) अनुप्रयोग

ऑटोमोटिव साइड पैनल इनर असेंबली स्टैम्पिंग डाईज जटिल संरचनाएं बनाने, विनिर्माण दक्षता और उत्पाद की गुणवत्ता में सुधार करने के लिए 3डी प्रिंटिंग तकनीक का उपयोग करती है।

अक्सर पूछे जाने वाले प्रश्नों

Q1: ऑटोमोटिव साइड पैनल इनर असेंबली स्टैम्पिंग डाइज़ में आमतौर पर कौन सी सामग्री का उपयोग किया जाता है?

A1: मोल्ड बेस आमतौर पर उच्च शक्ति वाले कच्चा लोहा (जैसे HT300, डक्टाइल आयरन) या वेल्डेड स्टील प्लेट संरचनाओं का उपयोग करता है। कैविटीज़ और कोर जैसे प्रमुख घटक उच्च-कार्बन, उच्च-क्रोमियम टूल स्टील (जैसे Cr12MoV, DC53, आदि) का उपयोग करते हैं, जो उच्च पहनने के प्रतिरोध और उच्च संपीड़न शक्ति प्रदान करते हैं।

Q2: ऑटोमोटिव साइड पैनल इनर असेंबली स्टैम्पिंग डाइज़ का उत्पादन चक्र कितना लंबा है?

A2: ऑटोमोटिव साइड पैनल इनर असेंबली स्टैम्पिंग डाइज़ प्रौद्योगिकी, अनुभव और शिल्प कौशल की पराकाष्ठा है। वे यांत्रिक डिजाइन, सामग्री विज्ञान, प्लास्टिसिटी यांत्रिकी और सटीक विनिर्माण को एकीकृत करते हैं। उनका विकास चक्र लंबा है (आमतौर पर 8-15 महीने) और महंगा (लाखों से दसियों लाख आरएमबी तक पहुंचता है), जो उन्हें एक मोल्ड कंपनी की व्यापक ताकत को मापने के लिए एक महत्वपूर्ण बेंचमार्क बनाता है। जैसे-जैसे ऑटोमोबाइल निकाय हल्के, उच्च-शक्ति और बुद्धिमान डिज़ाइन की ओर विकसित होते हैं, उनके साँचे के लिए तकनीकी आवश्यकताएँ बढ़ती रहेंगी।
