ऑटोमोटिव इंजन कम्पार्टमेंट असेंबली स्टैम्पिंग मर जाती है

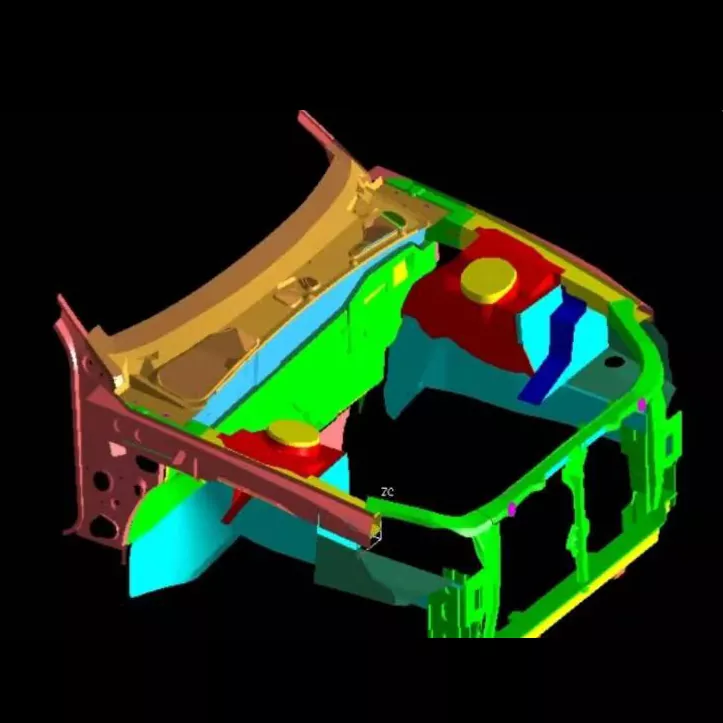

ऑटोमोटिव इंजन कम्पार्टमेंट असेंबली ऑटोमोटिव पावरट्रेन का एक मुख्य लोड-बेयरिंग घटक है, और इसके स्टैम्पिंग डाई का विनिर्माण स्तर ऑटोमोटिव स्टैम्पिंग डाई तकनीक के उच्चतम स्तर का प्रतिनिधित्व करता है। SIKAIDA ऑटोमोटिव इंजन कम्पार्टमेंट असेंबली स्टैम्पिंग डाइज़ एक एकल डाई नहीं है, बल्कि एक संपूर्ण डाई सिस्टम है जिसका उपयोग शीट मेटल को इंजन कम्पार्टमेंट के मुख्य फ्रेम और बॉडी पैनल में स्टैम्प करने के लिए किया जाता है। फिर इन घटकों को वेल्डिंग या बोल्टिंग के माध्यम से एक पूर्ण इंजन डिब्बे में इकट्ठा किया जाता है।

मुख्य उत्पाद विशेषताएँ

1. बड़ा आकार और जटिल संरचना

ऑटोमोटिव इंजन कम्पार्टमेंट असेंबली स्टैम्पिंग डाइज़ आकार में बड़े होते हैं (आमतौर पर 1.2 मीटर से अधिक लंबे और 0.8 मीटर से अधिक चौड़े), जटिल गुहा संरचनाओं के साथ। उन्हें बढ़ते छेद बनाने, पसलियों को मजबूत करने और किनारों को मोड़ने, गहरी ड्राइंग, फॉर्मिंग, ट्रिमिंग और पंचिंग सहित कई वर्कस्टेशन को एकीकृत करने की आवश्यकता होती है।

2. अति-उच्च परिशुद्धता और उच्च शक्ति

ऑटोमोबाइल में महत्वपूर्ण सुरक्षा लोड-असर घटकों के रूप में, मुद्रांकित भागों की आयामी सटीकता को ±0.05 मिमी के भीतर नियंत्रित किया जाता है, जिसमें कोई सतह दोष जैसे दरारें या झुर्रियाँ नहीं होती हैं। उच्च गुणवत्ता वाले डाई स्टील और सटीक ताप उपचार प्रक्रियाएं उच्च शक्ति, उच्च कठोरता और डाई की उच्च पहनने के प्रतिरोध को सुनिश्चित करती हैं।

3. बहु-प्रक्रिया एकीकरण

प्रगतिशील या निरंतर डाई संरचनाओं का उपयोग करके, स्वचालित बड़े पैमाने पर उत्पादन का समर्थन करते हुए, गहरी ड्राइंग, ट्रिमिंग, पंचिंग, फ़्लैंगिंग और आकार देने जैसी कई प्रक्रियाओं को एकीकृत करना।

4. प्रिसिजन गाइडिंग और अनलोडिंग सिस्टम

सटीक मार्गदर्शन, अनलोडिंग और इजेक्शन तंत्र जटिल अंडरकट्स और मुद्रांकित भागों में नकारात्मक कोणों के लिए डिज़ाइन किए गए हैं, जो समान सामग्री प्रवाह सुनिश्चित करते हैं और गठन दोषों को कम करते हैं।

5. तापमान और स्नेहन नियंत्रण

कुछ मॉडल घर्षण को कम करने, डाई जीवन का विस्तार करने और उच्च अंत सामग्री की मुद्रांकन गुणवत्ता सुनिश्चित करने के लिए हीटिंग/ठंडा तापमान नियंत्रण प्रणाली और उच्च दक्षता स्नेहन प्रणाली से लैस हैं।

अनुप्रयोग क्षेत्र

1. यात्री वाहन विनिर्माण

मुख्य बॉडी संरचनात्मक घटकों जैसे फ्रंट बल्कहेड, फेंडर, फ़ायरवॉल और इंजन हुड आंतरिक और बाहरी पैनल का उत्पादन करता है, जो संरचनात्मक समर्थन और सुरक्षा प्रदान करता है।

2. नई ऊर्जा वाहन

ऑटोमोटिव इंजन कम्पार्टमेंट असेंबली स्टैम्पिंग डाईज़ को नई ऊर्जा वाहन इंजन कम्पार्टमेंटों की लेआउट समायोजन आवश्यकताओं के अनुसार अनुकूलित किया गया है, जो उच्च परिशुद्धता आवश्यकताओं को पूरा करते हुए एल्यूमीनियम मिश्र धातु और उच्च शक्ति वाले स्टील जैसी हल्की सामग्री के लिए अनुकूलित हैं।

3. वाणिज्यिक वाहन विनिर्माण

ट्रकों और बसों जैसे वाणिज्यिक वाहनों के बड़े और अधिक जटिल इंजन डिब्बे की आवश्यकताओं के लिए अनुकूलित, अल्ट्रा-बड़ी शीट धातु के हेवी-ड्यूटी फॉर्मिंग को संभालने में सक्षम।

विनिर्माण प्रक्रिया

1. उत्पाद विश्लेषण और प्रक्रिया डिजाइन

स्टैम्पिंग फॉर्मेबिलिटी विश्लेषण, क्रैकिंग और रिंकलिंग जैसी समस्याओं की भविष्यवाणी और समाधान करने और प्रक्रिया मापदंडों को अनुकूलित करने के लिए ऑटोफॉर्म और डायनाफॉर्म जैसे सीएई सॉफ्टवेयर का उपयोग करता है।

2. साँचे का डिज़ाइन

ऑटोमोटिव इंजन कम्पार्टमेंट असेंबली स्टैम्पिंग डाइज़ को यूजी, कैटिया और ऑटोकैड जैसे सॉफ़्टवेयर का उपयोग करके पूर्ण 3डी में डिज़ाइन किया गया है, जो प्रत्येक घटक को ताकत, कठोरता, जीवनकाल और उत्पादन दक्षता को संतुलित करने के लिए परिष्कृत करता है।

3. सामग्री चयन

- आधार सामग्री: 45#, 50# कार्बन संरचनात्मक स्टील

- कार्यशील हिस्से: Cr12MoV, Cr12, और अन्य उपकरण स्टील्स; बड़े पैमाने पर उत्पादन के लिए, स्टील-बॉन्ड सीमेंटेड कार्बाइड या पाउडर धातुकर्म सामग्री का उपयोग किया जा सकता है।

4. परिशुद्धता मशीनिंग

- रफ मशीनिंग: एक बड़ी गैन्ट्री मिलिंग मशीन या मशीनिंग सेंटर का उपयोग करके अतिरिक्त सामग्री को हटाना।

- फिनिश मशीनिंग: उच्च परिशुद्धता सीएनसी मशीनिंग केंद्र, धीमी तार ईडीएम।

- विशेष मशीनिंग: जटिल सतहों की विद्युत डिस्चार्ज मशीनिंग, Ra≤0.4μm तक पॉलिश करना।

- हीट ट्रीटमेंट: कठोरता और पहनने के प्रतिरोध में सुधार के लिए शमन, तड़का, नाइट्राइडिंग आदि।

5. असेंबली और टी0 ट्रायल मोल्ड

असेंबली के बाद, मोल्ड को ट्रायल मोल्डिंग के लिए स्टैम्पिंग उपकरण पर स्थापित किया जाता है, दबाव और स्ट्रोक जैसे मापदंडों को समायोजित किया जाता है जब तक कि स्टैम्प वाला हिस्सा मानकों को पूरा नहीं करता है।

विकास के रुझान

1. अल्ट्रा-लार्ज इंटीग्रेटेड मोल्डिंग: 2000 टन और उससे अधिक के स्टैम्पिंग उपकरण के लिए अनुकूल, भागों और वेल्डिंग प्रक्रियाओं की संख्या को कम करता है।

2. हल्की सामग्री बनाना: एल्यूमीनियम मिश्र धातु और उच्च शक्ति वाले स्टील जैसी सामग्री के लिए अनुकूलित, स्प्रिंगबैक मुद्दों में सुधार।

3. बुद्धिमान विनिर्माण और डिजिटलीकरण: विकास चक्र को छोटा करने के लिए सीएई विश्लेषण, 3डी प्रिंटिंग, डिजिटल ट्विन्स और अन्य प्रौद्योगिकियों को एकीकृत करना।

4. मल्टी-स्टेशन स्वचालित उत्पादन: शीट मेटल इनपुट से तैयार उत्पाद आउटपुट तक पूर्ण स्वचालन प्राप्त करना, दक्षता और स्थिरता में सुधार करना।

अक्सर पूछे जाने वाले प्रश्नों

Q1: ऑटोमोटिव इंजन कम्पार्टमेंट असेंबली स्टैम्पिंग डाइज़ में आमतौर पर कौन सी सामग्री का उपयोग किया जाता है?

A1: डाई बेस आमतौर पर उच्च-गुणवत्ता वाले कार्बन संरचनात्मक स्टील (जैसे 45#, 50#) का उपयोग करता है, जबकि काम करने वाले हिस्से उच्च-कार्बन उच्च-क्रोमियम टूल स्टील (जैसे Cr12MoV, Cr12), हाई-स्पीड स्टील (जैसे W6Mo5Cr4V2), या सीमेंटेड कार्बाइड का उपयोग करते हैं। बड़े पैमाने पर उत्पादन के लिए, स्टील-बॉन्ड सीमेंटेड कार्बाइड या पाउडर धातुकर्म सामग्री का उपयोग यह सुनिश्चित करने के लिए किया जा सकता है कि डाई में उच्च शक्ति, उच्च कठोरता और उच्च पहनने का प्रतिरोध है।

Q2: ऑटोमोटिव इंजन कम्पार्टमेंट असेंबली स्टैम्पिंग डाइज़ का उत्पादन चक्र कितना लंबा है?

A2: ऑटोमोटिव इंजन कम्पार्टमेंट असेंबलियों के लिए स्टैम्पिंग डाई प्रौद्योगिकी, अनुभव और शिल्प कौशल की पराकाष्ठा है। उनका विकास चक्र लंबा है (आमतौर पर 8-15 महीने) और महंगा (लाखों से दसियों लाख आरएमबी तक पहुंचता है), जो उन्हें डाई-मेकिंग कंपनी की समग्र ताकत का एक प्रमुख संकेतक बनाता है। जटिलता जितनी अधिक होगी, चक्र उतना ही लंबा होगा। बुद्धिमान विनिर्माण और डिजिटल प्रौद्योगिकियों के अनुप्रयोग के साथ, विकास चक्र धीरे-धीरे छोटा हो रहा है।
