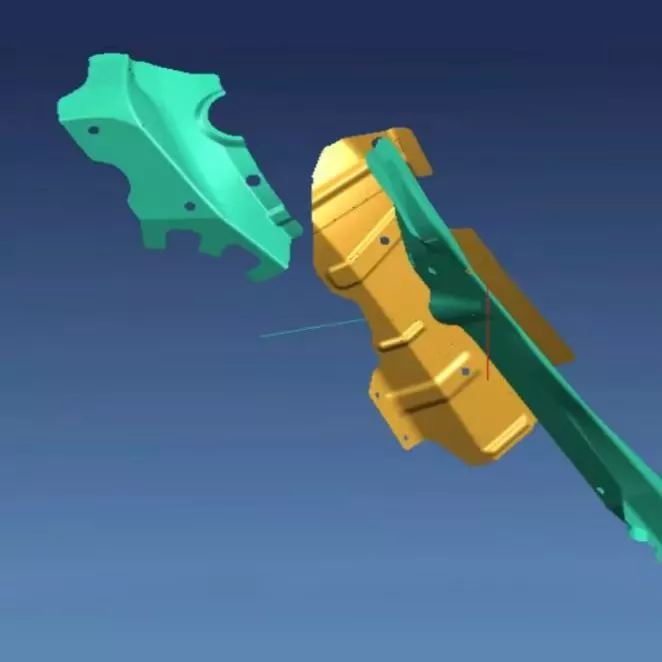

ऑटोमोटिव छोटी रीइन्फोर्सिंग प्लेट स्टैम्पिंग मर जाती है

SIKAIDA ऑटोमोटिव स्मॉल रीइन्फोर्सिंग प्लेट स्टैम्पिंग डाईज़ उच्च-परिशुद्धता, उच्च-स्थायित्व उपकरण हैं जो विशेष रूप से कार बॉडी रीइन्फोर्समेंट प्लेट भागों के लिए डिज़ाइन किए गए हैं। वे ऑटोमोटिव उद्योग की कठोर आवश्यकताओं को पूरा करने के लिए उन्नत स्टैम्पिंग तकनीक और सटीक डिज़ाइन का संयोजन करते हैं। एक पेशेवर कारखाने के रूप में, SIKAIDA स्थिर डाई प्रदर्शन और लंबी सेवा जीवन सुनिश्चित करने के लिए उत्पादन गुणवत्ता को सख्ती से नियंत्रित करता है।

मुख्य उत्पाद विशेषताएं:

1. उच्च परिशुद्धता और जटिल गठन: ऑटोमोटिव छोटी सुदृढीकरण प्लेट स्टैम्पिंग डाई में जटिल आकार होते हैं। SIKAIDA सटीक गणना के लिए पेशेवर सॉफ़्टवेयर का उपयोग करता है ताकि यह सुनिश्चित किया जा सके कि कार बॉडी पार्ट्स की आवश्यकताओं को पूरा करते हुए भाग की आयामी सटीकता ±0.1 मिमी के भीतर नियंत्रित की जाती है।

2. उच्च शक्ति और स्थायित्व: ऑटोमोटिव स्मॉल रीइन्फोर्सिंग प्लेट स्टैम्पिंग डाईज़ की गुहाएं और कोर SKD11 और Cr12MoV जैसे उच्च कठोरता वाले मोल्ड स्टील्स से बने होते हैं, जो गर्मी उपचार के बाद HRC48-52 की कठोरता प्राप्त करते हैं। उनकी सेवा का जीवन 500,000 चक्र से अधिक है, जिससे ग्राहक प्रतिस्थापन लागत कम हो जाती है।

3. मल्टी-प्रोसेस इंटीग्रेटेड डिज़ाइन: कई तंत्रों को एकीकृत करने से मल्टी-प्रोसेस समग्र निर्माण संभव हो जाता है, जिसमें स्टैम्पिंग और झुकना, एक चरण में पार्ट प्रोसेसिंग को पूरा करना, दक्षता में सुधार और लागत कम करना शामिल है।

4. परिशुद्धता मार्गदर्शक और संतुलन प्रणाली: परिशुद्धता मार्गदर्शक और बफरिंग उपकरणों से सुसज्जित, ऊपरी और निचले डाई का सटीक संरेखण सुनिश्चित करना, घिसाव कम करना और उत्पाद की गुणवत्ता स्थिरता में सुधार करना।

5. इंटेलिजेंट नेस्टिंग और अनुकूलन: नेस्टिंग को अनुकूलित करने के लिए सीएई सॉफ्टवेयर के साथ मिलकर, सामग्री का उपयोग 85% से अधिक तक पहुंच जाता है, जिससे गठन संबंधी दोष कम हो जाते हैं और उच्च उत्पाद उपज सुनिश्चित होती है।

उत्पाद अनुप्रयोग

1. दरवाजा पैनल सुदृढीकरण प्रणाली: दरवाजे की ताकत बढ़ाता है, प्रभाव प्रतिरोध में सुधार करता है, और रहने वाले की सुरक्षा करता है;

2. फर्श सुदृढीकरण संरचना: शरीर की कठोरता में सुधार करता है और ड्राइविंग स्थिरता सुनिश्चित करता है;

3. स्तंभ सुदृढीकरण घटक: टकराव ऊर्जा हस्तांतरण को अनुकूलित करता है और शरीर की विकृति को कम करता है;

4. उपकरण पैनल फ़्रेम: उपकरण पैनल का समर्थन करता है और स्थापना सटीकता सुनिश्चित करता है;

5. सीट सुदृढीकरण फ़्रेम: सीट स्थिरता और टकराव सुरक्षा क्षमताओं में सुधार करता है।

विनिर्माण प्रक्रिया

1. उत्पाद डिजाइन और विश्लेषण

ऑटोमोटिव स्मॉल रीइन्फोर्सिंग प्लेट स्टैम्पिंग डाइज़ फॉर्मेबिलिटी विश्लेषण और प्रक्रिया अनुकूलन के लिए पेशेवर सॉफ्टवेयर का उपयोग करता है, इष्टतम समाधान निर्धारित करने के लिए फॉर्मिंग समस्याओं की भविष्यवाणी और समाधान करता है।

2. मोल्ड संरचना डिजाइन

उचित मोल्ड संरचना और सुविधाजनक रखरखाव सुनिश्चित करने के लिए पूरी डिज़ाइन प्रक्रिया 3डी डिज़ाइन सॉफ़्टवेयर का उपयोग करके पूरी की जाती है।

3. सामग्री का चयन और तैयारी

- काम करने वाले हिस्से: पहनने के प्रतिरोध और प्रभाव प्रतिरोध को सुनिश्चित करने के लिए उच्च कठोरता वाले मोल्ड स्टील का चयन किया जाता है;

- मोल्ड फ्रेम: संरचनात्मक स्थिरता सुनिश्चित करने के लिए गर्मी उपचार के बाद संरचनात्मक स्टील का उपयोग किया जाता है;

- मानक भाग: सटीकता और स्थायित्व सुनिश्चित करने के लिए बेयरिंग स्टील का उपयोग किया जाता है।

4. परिशुद्धता मशीनिंग प्रक्रिया

- रफ मशीनिंग: एक गैन्ट्री मिलिंग मशीन का उपयोग बेस सतह और कैविटी को मशीन करने के लिए किया जाता है, जिससे फिनिशिंग के लिए छूट मिल जाती है।

- फिनिश मशीनिंग: सीएनसी मशीनिंग, वायर कटिंग और अन्य प्रक्रियाओं का उपयोग यह सुनिश्चित करने के लिए किया जाता है कि परिशुद्धता और सतह खुरदरापन मानकों को पूरा करता है।

- सतह का उपचार: नाइट्राइडिंग, कोटिंग और अन्य प्रक्रियाओं का उपयोग कठोरता और पहनने के प्रतिरोध में सुधार, गुणवत्ता सुनिश्चित करने के लिए किया जाता है।

5. असेंबली और डिबगिंग

सटीक असेंबली के बाद, मशीन पर मोल्ड का परीक्षण किया जाता है। मोल्ड की स्थिरता और विश्वसनीयता सुनिश्चित करने के लिए प्रथम-टुकड़ा निरीक्षण और बैच परीक्षण उत्पादन आयोजित किया जाता है।

विकास के रुझान

1. हल्का और उच्च शक्ति एकीकरण: जटिल संरचनाओं के एकीकृत मोल्डिंग को प्राप्त करने के लिए नई सामग्रियों को अपनाना।

2. परिशुद्धता और बुद्धिमत्ता: माइक्रोन-स्तरीय परिशुद्धता की ओर विकास करना, बुद्धिमान निगरानी और स्व-अनुकूलन कार्यों को एकीकृत करना।

3. त्वरित मोल्ड परिवर्तन और लचीलापन: त्वरित मोल्ड परिवर्तन तंत्र को अपनाना, मोल्ड परिवर्तन का समय ≤ 15 मिनट।

4. डिजिटलीकरण और वर्चुअल डिबगिंग: विकास चक्र को 30% से अधिक छोटा करने के लिए डिजिटल ट्विन तकनीक का संयोजन।

5. हरित विनिर्माण: पर्यावरण के अनुकूल सामग्री और ऊर्जा-बचत डिजाइन का उपयोग करके, मोल्ड पूरी तरह से पुन: प्रयोज्य है।

अक्सर पूछे जाने वाले प्रश्नों

Q1: ऑटोमोटिव स्मॉल रीइन्फोर्सिंग प्लेट स्टैम्पिंग डाइज़ में आमतौर पर कौन सी सामग्री का उपयोग किया जाता है?

A1: काम करने वाले हिस्से मुख्य रूप से SKD11, Cr12MoV और DC53 जैसे उच्च कठोरता वाले मोल्ड स्टील्स का उपयोग करते हैं। मोल्ड फ्रेम 45 स्टील और Q235 जैसे संरचनात्मक स्टील का उपयोग करता है। गाइड पिलर और गाइड बुशिंग जैसे मानक हिस्से मोल्ड की मजबूती, कठोरता और स्थायित्व सुनिश्चित करने के लिए असर वाले स्टील GCr15 का उपयोग करते हैं।

Q2: ऑटोमोटिव छोटे सुदृढ़ीकरण प्लेट मोल्ड के लिए उत्पादन चक्र कितना लंबा है?

ए2: मोल्ड की जटिलता और सटीक आवश्यकताओं के आधार पर, उत्पादन चक्र आम तौर पर 8-16 सप्ताह का होता है। सरल सांचों में लगभग 8 सप्ताह लगते हैं, मध्यम-जटिलता वाले सांचों में लगभग 12 सप्ताह लगते हैं, और उच्च-परिशुद्धता वाले जटिल सांचों में 16 सप्ताह से अधिक की आवश्यकता हो सकती है। विशिष्ट चक्र उत्पाद डिज़ाइन, प्रसंस्करण प्रौद्योगिकी और डिबगिंग समय पर निर्भर करता है।

Q3: ऑटोमोटिव स्मॉल रीइन्फोर्सिंग प्लेट स्टैम्पिंग डाइज़ का सेवा जीवन क्या है?

ए3: सामान्य उपयोग और रखरखाव की स्थिति के तहत, छोटे रीइन्फोर्सिंग प्लेट स्टैम्पिंग डाई का सेवा जीवन 500,000 चक्र से अधिक तक पहुंच सकता है। उच्च गुणवत्ता वाली सामग्री के चयन, उचित ताप उपचार और सटीक मशीनिंग के माध्यम से, कुछ डाई का सेवा जीवन 1 मिलियन चक्र तक पहुंच सकता है। नियमित रखरखाव और उचित भंडारण साँचे की सेवा जीवन को महत्वपूर्ण रूप से बढ़ा सकता है।

Q4: मुद्रांकित उत्पादों की परिशुद्धता कैसे सुनिश्चित करें?

ए4: सीएई विश्लेषण के माध्यम से प्रक्रिया मापदंडों को अनुकूलित करके, एक उच्च-परिशुद्धता मार्गदर्शक प्रणाली को अपनाकर, सामग्री स्प्रिंगबैक को नियंत्रित करना, और नियमित रूप से मोल्ड परिशुद्धता का निरीक्षण और रखरखाव करके, उत्पादों की आयामी सटीकता को ±0.1 मिमी के भीतर नियंत्रित किया जा सकता है, जिससे स्थिर और विश्वसनीय उत्पाद गुणवत्ता सुनिश्चित होती है।
