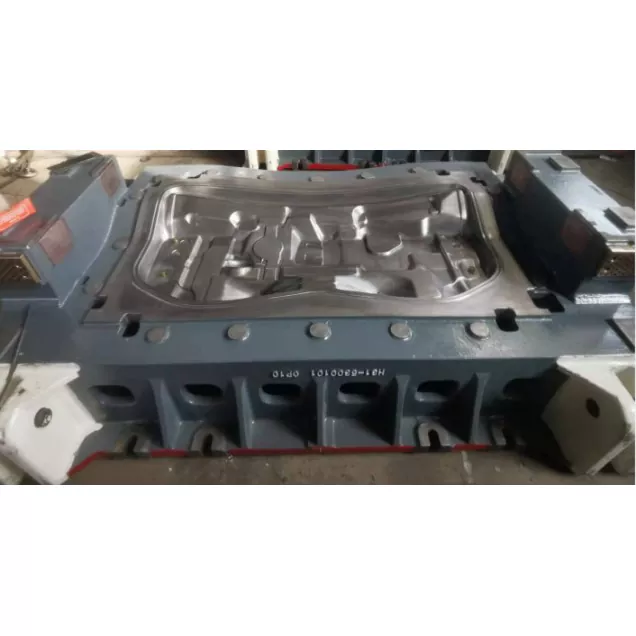

ऑटोमोटिव फ्रंट पैनल असेंबली स्टैम्पिंग मर जाती है

SIKAIDA ऑटोमोटिव फ्रंट पैनल असेंबली स्टैम्पिंग डाइज़ स्वतंत्र रूप से विकसित उच्च-स्तरीय सटीक उपकरण हैं, जो फ्रंट पैनल असेंबली के बड़े पैमाने पर उत्पादन के लिए उपयुक्त हैं। फ्रंट पैनल असेंबली (बड़े बॉडी पैनल) की जटिल संरचना और उच्च आवश्यकताओं को संबोधित करते हुए, डाई प्रमुख उत्पादन चुनौतियों को हल करने के लिए उन्नत प्रौद्योगिकियों को एकीकृत करती है। फैक्ट्री पेशेवर उपकरणों और एक समर्पित टीम से सुसज्जित है ताकि यह सुनिश्चित किया जा सके कि डाई की गुणवत्ता मानकों के अनुरूप हो।

उत्पाद विवरण

1. बड़े बॉडी पैनल संरचना का निर्माण

सामग्री प्रवाह और खिंचाव का सटीक नियंत्रण, ±0.1 मिमी के भीतर कुंजी आयामी सटीकता, समतलता त्रुटि ≤0.15 मिमी/मीटर; गहरे ड्राइंग क्षेत्र भौतिक दोषों से बचने और उपज में सुधार के लिए मल्टी-पास प्रगतिशील फॉर्मिंग का उपयोग करते हैं।

2. जटिल घुमावदार सतह बनाने की तकनीक

ऑटोमोटिव फ्रंट पैनल असेंबली स्टैम्पिंग डाईज़ हाइपरबोलाइड फॉर्मिंग और एक समायोज्य प्रोफ़ाइल संरचना का उपयोग करती है। सीएई विश्लेषण और प्रक्रिया अनुकूलन के साथ मिलकर, यह झुर्रियों और टूटने जैसी समस्याओं को हल करता है, ±0.05 मिमी के भीतर सतह सटीकता प्राप्त करता है, आसन्न घटकों के साथ संगतता सुनिश्चित करता है।

3. एकीकृत सुदृढ़ीकरण बीम डिजाइन

फ्रंट पैनल और रीइन्फोर्सिंग बीम को स्प्लिट-कैविटी तकनीक का उपयोग करके एकीकृत किया गया है, जो उच्च शक्ति वाली सामग्रियों के अनुकूल है और रीइन्फोर्सिंग बीम की ज्यामितीय सटीकता (सीधापन ≤0.1 मिमी / मी, समानता ≤0.15 मिमी) सुनिश्चित करता है।

4. बहु-घटक एकीकृत गठन

एकाधिक प्रक्रियाओं को एकीकृत किया जाता है, एक ही स्टैम्पिंग ऑपरेशन में बहु-घटक निर्माण को पूरा किया जाता है; मॉड्यूलर डिज़ाइन और त्वरित मोल्ड परिवर्तन बहु-विनिर्देशन उत्पादन के अनुकूल होते हैं, सामग्री उपयोग दर ≥80% प्राप्त करते हैं और उत्पादन दक्षता में सुधार करते हैं।

5. उच्च परिशुद्धता और सुरक्षा प्रदर्शन

उच्च परिशुद्धता मार्गदर्शन और दबाव प्रतिक्रिया नियंत्रण ±0.05 मिमी के भीतर महत्वपूर्ण छेद सटीकता सुनिश्चित करते हैं; अनुकूलित संरचनात्मक डिज़ाइन टकराव के दौरान डिज़ाइन किए गए विरूपण को सुनिश्चित करता है, जिससे रहने वाले की सुरक्षा की गारंटी होती है।

6. बुद्धिमान प्रक्रिया नियंत्रण और अनुकूलन

ऑटोमोटिव फ्रंट पैनल असेंबली स्टैम्पिंग डाइज़ अनुकूलित डिजाइन के लिए सीएई सॉफ्टवेयर का उपयोग करता है, वास्तविक समय में गठन की स्थिति की निगरानी करने के लिए तीन-लूप नियंत्रण और बुद्धिमान निगरानी प्रणाली को नियोजित करता है, जिससे स्थिर उत्पाद गुणवत्ता सुनिश्चित होती है।

उत्पाद सुविधाएँ और अनुप्रयोग

1. यात्री वाहन: बाहरी सीलिंग आवश्यकताओं को पूरा करते हुए, शरीर की कठोरता और टक्कर सुरक्षा सुनिश्चित करता है;

2. वाणिज्यिक वाहन: संरचनात्मक विश्वसनीयता और स्थायित्व सुनिश्चित करते हुए भारी-भरकम प्रभावों का सामना करते हैं;

3. एसयूवी/ऑफ-रोड वाहन: बड़े इंजन डिब्बों के अनुकूल, सामने की सुरक्षा को बढ़ाते हैं;

4. इलेक्ट्रिक वाहन: हल्के डिजाइन पर विचार करते हुए, बैटरी पैक और कूलिंग डक्ट जैसी विशेष आवश्यकताओं के अनुकूल;

5. रेसिंग कारें/प्रदर्शन कारें: वायुगतिकीय, हल्के और उच्च कठोरता आवश्यकताओं को पूरा करती हैं;

6. ट्रक/बसें: बड़े वाहनों के अनुकूल, भार वहन क्षमता और टक्कर सुरक्षा सुनिश्चित करना।

विनिर्माण प्रक्रिया परिचय

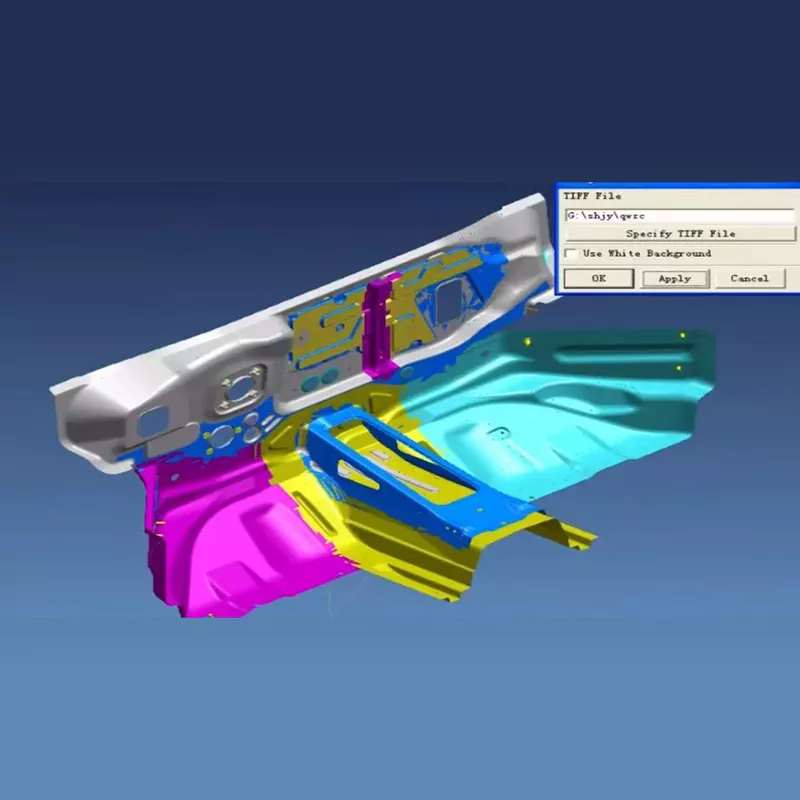

1. उत्पाद डिजाइन और विश्लेषण

व्यावसायिक सॉफ़्टवेयर का उपयोग इष्टतम मापदंडों को निर्धारित करने, सुरक्षा और असेंबली सटीकता को संतुलित करने के लिए फॉर्मेबिलिटी विश्लेषण और प्रक्रिया अनुकूलन के लिए किया जाता है।

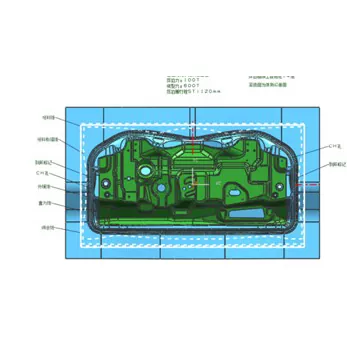

2. मोल्ड संरचना डिजाइन

पूर्ण 3डी डिज़ाइन, मॉड्यूलर संरचना, आसान रखरखाव, स्वचालित उत्पादन और रोबोटिक संचालन के लिए अनुकूल।

3. सामग्री का चयन और तैयारी

- काम करने वाले हिस्से: उच्च कठोरता वाले मोल्ड स्टील का चयन किया जाता है, जिसमें गहरे-ड्राइंग क्षेत्रों में एक विशेष मिश्र धातु का उपयोग किया जाता है;

- मोल्ड बेस/मानक हिस्से: मजबूती और सटीकता सुनिश्चित करने के लिए उच्च गुणवत्ता वाले स्टील का चयन किया जाता है;

- सतह का उपचार: घर्षण और आसंजन को कम करने के लिए नाइट्राइडिंग, हार्ड क्रोम प्लेटिंग आदि।

4. परिशुद्धता मशीनिंग प्रक्रिया

रफ मशीनिंग फिनिशिंग मशीनिंग भत्ते की अनुमति देती है। फिनिशिंग उच्च-स्तरीय उपकरणों का उपयोग करके की जाती है, जिससे Ra0.2 की सतह खुरदरापन, ±0.01 मिमी की छेद स्थिति सटीकता और सतह को मजबूत करने वाले उपचार के बाद कठोरता ≥HV950 प्राप्त होती है।

5. असेंबली और डिबगिंग

सटीक असेंबली, ऑन-मशीन पैरामीटर डिबगिंग, प्रथम-टुकड़ा निरीक्षण और बैच परीक्षण उत्पादन मोल्ड स्थिरता और विश्वसनीयता सुनिश्चित करते हैं।

विकास के रुझान

1. हल्के वजन और उच्च शक्ति: नई सामग्रियों को अपनाना और उन्नत प्रक्रियाओं को नियोजित करना, हल्के वजन और सुरक्षा को संतुलित करना;

2. परिशुद्धता और सुरक्षा अनुकूलन: माइक्रोन-स्तर परिशुद्धता की ओर विकास करना, ऑनलाइन पहचान और टकराव अनुकूलन को मजबूत करना;

3. लचीला उत्पादन: तेजी से मोल्ड परिवर्तन (≤15 मिनट), बहु-विविधता, छोटे-बैच उत्पादन के अनुकूल;

4. डिजिटल डिबगिंग: विकास चक्र को 30% से अधिक छोटा करने के लिए डिजिटल जुड़वाँ का संयोजन;

5. हरित विनिर्माण: पर्यावरण के अनुकूल और ऊर्जा की बचत, नई ऊर्जा वाहनों की जरूरतों के अनुकूल।

अक्सर पूछे जाने वाले प्रश्नों

Q1: ऑटोमोटिव फ्रंट पैनल असेंबली स्टैम्पिंग डाइज़ में आमतौर पर कौन सी सामग्री का उपयोग किया जाता है?

A1: काम करने वाले हिस्से मुख्य रूप से SKD11, Cr12MoV और DC53 जैसे उच्च कठोरता वाले मोल्ड स्टील्स का उपयोग करते हैं। भागों को गहराई से खींचने और बीम बनाने वाले क्षेत्रों को मजबूत करने के लिए, पाउडर धातु विज्ञान उच्च गति वाले स्टील या सीमेंटेड कार्बाइड का उपयोग किया जाता है। मोल्ड फ्रेम 45 स्टील और Q235 जैसे संरचनात्मक स्टील का उपयोग करता है, और गाइड खंभे और गाइड आस्तीन जैसे मानक भागों में असर स्टील GCr15 का उपयोग होता है। अत्यधिक मांग वाली घुमावदार बनाने वाली सतहों के लिए, कभी-कभी सिरेमिक या हीरे की कोटिंग सामग्री का उपयोग किया जाता है ताकि मोल्ड के पहनने के प्रतिरोध और सेवा जीवन को सुनिश्चित किया जा सके।

Q2: ऑटोमोटिव फ्रंट फेशिया असेंबली मोल्ड्स के लिए उत्पादन चक्र कितना लंबा है?

ए2: फ्रंट फेशिया असेंबली की जटिलता और सटीक आवश्यकताओं के आधार पर, उत्पादन चक्र आम तौर पर 16-24 सप्ताह का होता है। मानक फ्रंट फेशिया असेंबली मोल्ड्स में लगभग 16 सप्ताह लगते हैं, जटिल घुमावदार फ्रंट फेशिया असेंबली मोल्ड्स में 20 सप्ताह लगते हैं, और अल्ट्रा-बड़े या हल्के फ्रंट फेशिया असेंबली मोल्ड्स को 24 सप्ताह से अधिक की आवश्यकता हो सकती है। विशिष्ट चक्र सामने की प्रावरणी संरचना की जटिलता, घुमावदार सतह बनाने की कठिनाई और टकराव सुरक्षा प्रदर्शन आवश्यकताओं पर निर्भर करता है।

Q3: सांचों का सेवा जीवन क्या है?

ए3: सामान्य उपयोग और रखरखाव की स्थिति के तहत, फ्रंट फेशिया असेंबली स्टैम्पिंग मोल्ड्स का जीवनकाल 300,000 चक्र से अधिक तक पहुंच सकता है। उच्च गुणवत्ता वाली सामग्री के चयन, उचित ताप उपचार और सटीक मशीनिंग के माध्यम से, कुछ सांचों का जीवनकाल 500,000 चक्र तक पहुंच सकता है। उच्च घिसाव वाले क्षेत्र जैसे गहरे-खींचे गए निर्माण क्षेत्र, मजबूत बीम बनाने वाली सतह और घुमावदार सतहों को उत्पाद की गुणवत्ता और स्थिरता सुनिश्चित करने के लिए नियमित रखरखाव और प्रतिस्थापन की आवश्यकता होती है।

Q4: फ्रंट फेशिया असेंबली की सटीकता और सुरक्षा प्रदर्शन की गारंटी कैसे दी जाती है?

ए4: सीएई विश्लेषण के माध्यम से प्रक्रिया मापदंडों को अनुकूलित करके, एक उच्च-परिशुद्धता मार्गदर्शक प्रणाली को नियोजित करके, सामग्री स्प्रिंगबैक और मोटाई वितरण को नियंत्रित करके, और नियमित रूप से मोल्ड परिशुद्धता का निरीक्षण और रखरखाव करके, फ्रंट पैनल असेंबली की आयामी सटीकता को ±0.1 मिमी के भीतर नियंत्रित किया जा सकता है, और संभोग सतहों की समतलता 0.15 मिमी/मीटर के भीतर पहुंच सकती है। इसके साथ ही, एक उचित संरचनात्मक डिजाइन और गर्मी उपचार प्रक्रिया यह सुनिश्चित करती है कि फ्रंट पैनल असेंबली में पर्याप्त संरचनात्मक ताकत और टकराव सुरक्षा प्रदर्शन हो।

Q5: ऑटोमोटिव फ्रंट पैनल असेंबली स्टैम्पिंग डाइज़ की निर्माण प्रक्रिया में प्रमुख नियंत्रण बिंदु क्या हैं?

A5: फ्रंट पैनल असेंबली मोल्ड्स के निर्माण में मुख्य नियंत्रण बिंदुओं में शामिल हैं: ① समतलता और सतह सटीकता सुनिश्चित करने के लिए बड़े कवर सतह प्रोफाइल की सटीक मशीनिंग; ② स्थिति और मजबूती सुनिश्चित करने के लिए बीम संरचनाओं की निर्माण गुणवत्ता को मजबूत करना; ③ दोषों से बचने के लिए जटिल घुमावदार सतहों का सामग्री प्रवाह नियंत्रण; ④ असेंबली सटीकता सुनिश्चित करने के लिए बढ़ते छेद की सटीक मशीनिंग; ⑤ कठोरता और कठोरता सुनिश्चित करने के लिए गर्मी उपचार प्रक्रिया। प्रत्येक नियंत्रण बिंदु को सख्त गुणवत्ता निरीक्षण और प्रक्रिया नियंत्रण की आवश्यकता होती है, विशेष रूप से बड़े आवरण बनाने और जटिल घुमावदार सतह संरचनाओं के सटीक नियंत्रण की।
