ऑटोमोटिव हुड बाहरी पैनल स्टैम्पिंग डाई

SIKAIDA ऑटोमोटिव हुड बाहरी पैनल स्टैम्पिंग डाई एक बड़ी और जटिल वक्रता प्रणाली है, जिसमें ऊपरी डाई, निचली डाई, दबाव रिंग और सटीक गाइड घटक शामिल हैं, जो हुड बाहरी पैनलों के एक-चरण या बहु-चरण निर्माण के लिए उपयुक्त है। वैश्विक ऑटोमोटिव उद्योग के लिए एक विश्वसनीय आपूर्तिकर्ता के रूप में, इसके सांचे उच्च-मात्रा वाली स्टैम्पिंग लाइनों में स्थिर रूप से काम कर सकते हैं।

मुख्य उत्पाद विशेषताएं:

1. बड़ी और जटिल डबल वक्रता संरचना: ऑटोमोटिव हुड बाहरी पैनल स्टैम्पिंग डाई हुड बाहरी पैनलों (लंबाई> 1.2 मीटर, चौड़ाई 0.8-1.0 मीटर) के लिए उपयुक्त है, जिसमें फ्री-फॉर्म सतहों, फीचर लाइनों और मजबूत पसलियों का उच्च अनुपात होता है, जिसके लिए अत्यधिक उच्च सतह सटीकता और गुणवत्ता की आवश्यकता होती है।

2. उच्च परिशुद्धता और मिरर-ग्रेड सतह फिनिश: ग्रेड ए उपस्थिति भागों (कोई खरोंच, झुर्रियाँ, स्प्रिंगबैक) के लिए उपयुक्त, डाई सतह फिनिश दर्पण स्तर (Ra≤0.4μm) तक पहुंचती है, जिसके लिए सामग्री, गर्मी उपचार और प्रसंस्करण तकनीकों के लिए कड़े मानकों की आवश्यकता होती है।

3. एकीकृत मल्टी-प्रोसेस सिस्टम: ड्राइंग, पंचिंग और ट्रिमिंग जैसी कई प्रक्रियाओं को एकीकृत करता है, विभिन्न गठन प्रक्रियाओं के साथ संगत, स्वचालित फीडिंग, पोजिशनिंग और अनलोडिंग का समर्थन करता है, और स्वचालित उत्पादन के लिए उपयुक्त है।

4. हेवी-ड्यूटी संरचना और सटीक गाइडिंग: ऑटोमोटिव हुड बाहरी पैनल स्टैम्पिंग डाई उच्च-टन भार वाली स्टैम्पिंग के लिए उपयुक्त एक उच्च-शक्ति वाले डाई फ्रेम का उपयोग करता है, जो डाई मिसलिग्न्मेंट से बचने के लिए उच्च-परिशुद्धता गाइड पोस्ट और गाइड स्लीव सिस्टम से सुसज्जित है, और चिकनी स्टैम्पिंग सुनिश्चित करने के लिए एक स्थिर बफर और अनलोडिंग तंत्र की सुविधा देता है।

5. उन्नत स्नेहन और शीतलन प्रणाली: अनुकूलित स्नेहन प्रणाली घर्षण को कम करती है और डाई जीवन को बढ़ाती है; सामग्री निर्माण की स्थिरता सुनिश्चित करने के लिए आवश्यकतानुसार तापमान-नियंत्रित शीतलन प्रणाली को जोड़ा जा सकता है।

अनुप्रयोग और सामग्री लाभ

ऑटोमोटिव हुड आउटर पैनल स्टैम्पिंग डाई यात्री कारों, वाणिज्यिक वाहनों और नई ऊर्जा वाहनों के लिए स्टील और हल्के मिश्र धातु के बाहरी पैनलों पर स्टैम्प लगाने के लिए उपयुक्त है। डाई बेस 45# और Q235 स्टेनलेस स्टील का उपयोग करता है, और काम करने वाले हिस्से Cr12MoV जैसी सामग्रियों से बने होते हैं, जो गर्मी उपचार के बाद 48-52 HRC की कठोरता प्राप्त करते हैं, जिसमें उच्च शक्ति और उच्च पहनने के प्रतिरोध जैसे फायदे होते हैं।

पूर्ण विनिर्माण प्रक्रिया

1. उत्पाद विश्लेषण और सीएई सिमुलेशन

ऑटोफॉर्म और डायनाफॉर्म सॉफ्टवेयर का उपयोग फॉर्मेबिलिटी, स्प्रिंगबैक आदि का विश्लेषण करने, स्टैम्पिंग समस्याओं की भविष्यवाणी करने और हल करने, और प्रक्रिया और डाई डिज़ाइन को अनुकूलित करने के लिए किया जाता है।

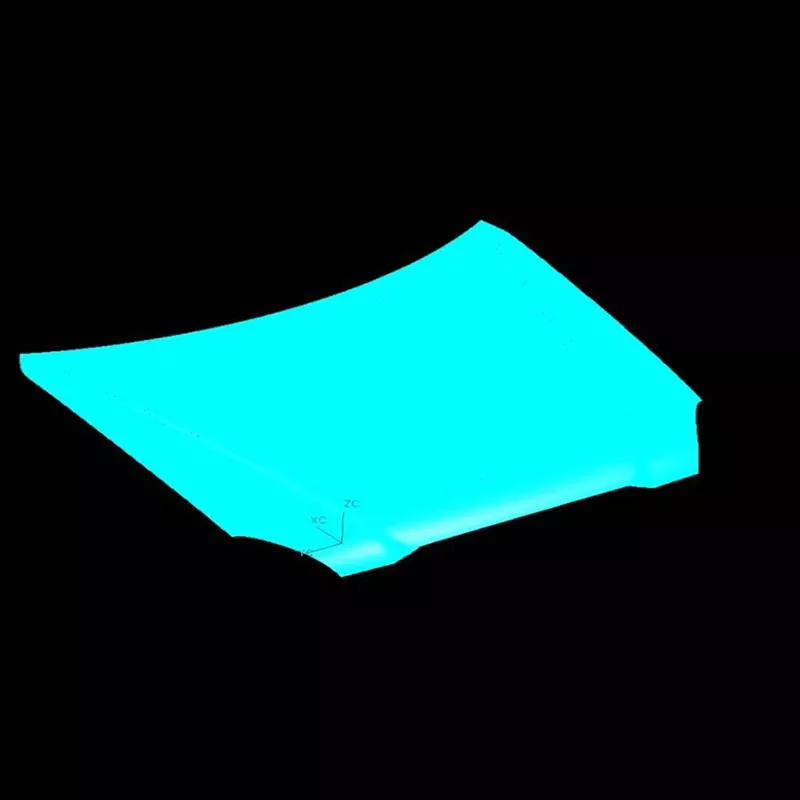

2. पूर्ण 3डी डाई डिजाइन

ऑटोमोटिव हुड आउटर पैनल स्टैम्पिंग डाई पूर्ण 3डी डिजाइन को पूरा करने के लिए यूजी और कैटिया जैसे सॉफ्टवेयर का उपयोग करता है, जो इन्सर्ट और स्क्रू जैसे सभी विवरणों को सटीक रूप से रखता है।

3. सामग्री का चयन और ताप उपचार

उपयुक्त सामग्रियों का चयन किया जाता है, और यह सुनिश्चित करने के लिए कि डाई के यांत्रिक गुण उपयोग की आवश्यकताओं को पूरा करते हैं, वैक्यूम शमन और तड़के जैसी प्रक्रियाओं का उपयोग किया जाता है।

4. परिशुद्धता मशीनिंग

रफ मशीनिंग (भत्तों की अनुमति), फिनिश मशीनिंग (सटीकता सुनिश्चित करना), विशेष मशीनिंग (ईडीएम, तार काटना, आदि) और पॉलिशिंग के बाद, एक दर्पण फिनिश हासिल की जाती है।

5. असेंबली और टी0 ट्रायल मोल्डिंग

सभी घटकों को इकट्ठा करने के बाद, एक परीक्षण मोल्डिंग किया जाता है। प्रक्रिया मापदंडों को समायोजित किया जाता है, और मोल्ड को संशोधित और अनुकूलित किया जाता है जब तक कि मुद्रांकित भाग ड्राइंग आवश्यकताओं को पूरा नहीं करता है।

विकास के रुझान

मोल्ड उद्योग चार प्रमुख रुझान दिखा रहा है: हल्के, उच्च शक्ति वाली सामग्रियों को अपनाना; पूर्ण-प्रक्रिया परिशुद्धता और बुद्धिमत्ता प्राप्त करना; बहु-प्रक्रिया एकीकृत स्वचालन; डिजिटल ट्विन प्रौद्योगिकी के माध्यम से विकास चक्र को छोटा करना; और लागत कम करना।

SIKAIDA ऑटोमोटिव हुड आउटर पैनल स्टैम्पिंग डाई स्टैम्पिंग डाई के उन्नत स्तर का प्रतिनिधित्व करता है। 8-15 महीनों के विकास चक्र और लाखों से लेकर लाखों युआन तक की लागत के साथ, यह पेशेवर मोल्ड कारखानों की ताकत को मापने के लिए एक बेंचमार्क के रूप में कार्य करता है। SIKAIDA वैश्विक ऑटोमोटिव उद्योग की उच्च-स्तरीय जरूरतों को पूरा करने के लिए अपनी तकनीक को उन्नत करना जारी रखेगा।

अक्सर पूछे जाने वाले प्रश्नों:

Q1: ऑटोमोटिव हुड आउटर पैनल स्टैम्पिंग डाई में आमतौर पर कौन सी सामग्री का उपयोग किया जाता है?

A1: मोल्ड बेस आमतौर पर उच्च गुणवत्ता वाले कार्बन स्ट्रक्चरल स्टील (जैसे 45#, Q235) का उपयोग करता है, जबकि काम करने वाले हिस्से उच्च-कार्बन, उच्च-क्रोमियम टूल स्टील (जैसे Cr12MoV, Cr12) और हाई-स्पीड स्टील (जैसे W6Mo5Cr4V2) आदि का उपयोग करते हैं, जो आवश्यक कठोरता और पहनने के प्रतिरोध को प्राप्त करने के लिए उचित गर्मी उपचार से गुजरते हैं।

Q2: ऑटोमोटिव हुड बाहरी पैनलों के लिए स्टैम्पिंग डाई का निर्माण चक्र कितना लंबा है?

A2: ऑटोमोटिव हुड के बाहरी पैनलों के लिए स्टैम्पिंग डाई में जटिल संरचनाएं और उच्च परिशुद्धता आवश्यकताएं होती हैं। उत्पाद की जटिलता, तकनीकी आवश्यकताओं और विनिर्माण क्षमताओं के आधार पर विनिर्माण चक्र आम तौर पर 8-15 महीने का होता है। इसका लंबा विकास चक्र और उच्च लागत इसे किसी मोल्ड कंपनी की व्यापक ताकत को मापने के लिए एक प्रमुख बेंचमार्क बनाती है।
