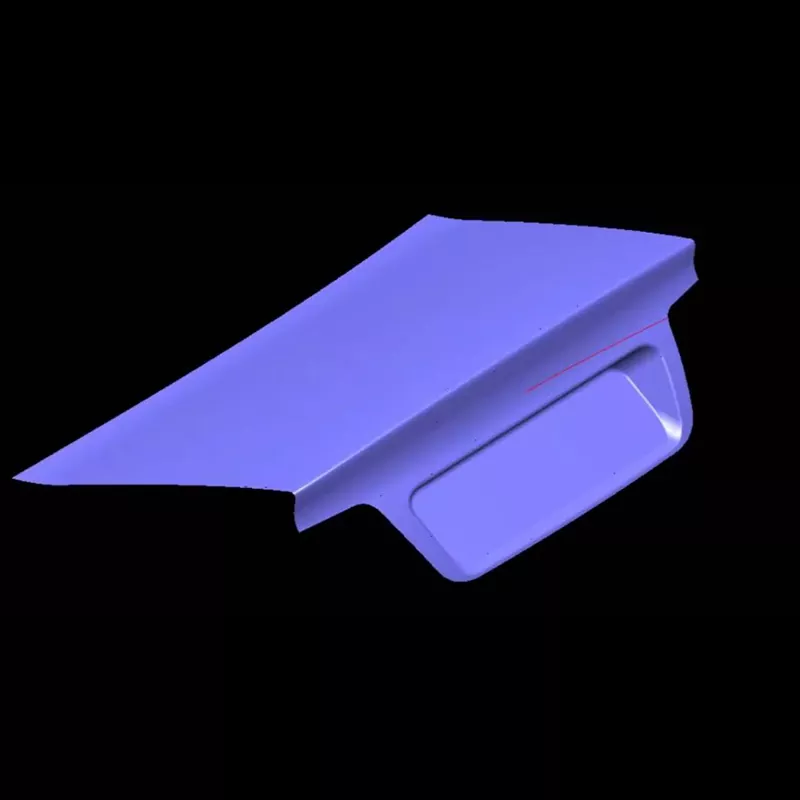

ऑटोमोटिव ट्रंक ढक्कन बाहरी पैनल स्टैम्पिंग डाई

SIKAIDA ऑटोमोटिव ट्रंक लिड आउटर पैनल स्टैम्पिंग डाई उपकरण का एक बड़ा, उच्च परिशुद्धता वाला टुकड़ा है जो विशेष रूप से धातु ट्रंक लिड बाहरी पैनल घटकों के उत्पादन के लिए डिज़ाइन किया गया है। कोल्ड रोल्ड स्टील और एल्यूमीनियम मिश्र धातु जैसी सामग्रियों का उपयोग करते हुए, यह उन्नत मुद्रांकन प्रक्रियाओं के माध्यम से जटिल घुमावदार सतहों का निर्माण करता है, बहु-विषयक प्रौद्योगिकियों को एकीकृत करता है और SIKAIDA की पेशेवर विनिर्माण क्षमताओं को प्रदर्शित करता है।

मुख्य उत्पाद विशेषताएं:

1. बड़े घुमावदार सतह का निर्माण: 800 मिमी × 600 मिमी से अधिक आकार के जटिल डबल-घुमावदार ट्रंक ढक्कन बाहरी पैनलों के लिए उपयुक्त, एक ही मुद्रांकन प्रक्रिया में गठित, दरारें और झुर्रियों जैसे दोषों से बचने के लिए सटीक वक्रता नियंत्रण और सामग्री प्रवाह भत्ता के साथ।

2. उच्च परिशुद्धता और उच्च चमक आवश्यकताएँ: सतहों को दर्पण जैसी पॉलिशिंग (Ra≤0.4μm) प्राप्त होती है, जो खरोंच और डेंट से मुक्त होती है; स्टैम्पिंग मापदंडों का सख्त नियंत्रण ऑटोमोटिव-ग्रेड उपस्थिति मानकों को पूरा करते हुए, दोषरहित सतह फिनिश सुनिश्चित करता है।

3. जटिल ज्यामितीय संरचनाओं के अनुकूलता: हमारा ऑटोमोटिव ट्रंक ढक्कन बाहरी पैनल स्टैम्पिंग डाई ट्रंक बाहरी पैनलों की विभिन्न ज्यामितीय विशेषताओं को अनुकूलित करता है, जिसमें सभी भागों में एक समान गठन सुनिश्चित करने के लिए अनुकूलित प्रक्रिया पूरक सतहों, ड्रॉ रिब्स और वेंटिंग सिस्टम शामिल हैं।

4. परिशुद्धता मार्गदर्शक और संतुलन प्रणाली: एक उच्च-परिशुद्धता मार्गदर्शक और संतुलन उपकरण से सुसज्जित, ऊपरी और निचले डाई की समाक्षीयता ≤0.02 मिमी है, जो समान मुद्रांकन निकासी सुनिश्चित करती है और गड़गड़ाहट और भागों में अत्यधिक पतलेपन को रोकती है।

5. उन्नत स्नेहन और डिमोल्डिंग प्रणाली: एक केंद्रीकृत स्नेहन प्रणाली घर्षण और घिसाव को कम करती है; वायवीय और हाइड्रोलिक डिमोल्डिंग तंत्र विरूपण या खरोंच के बिना सुचारू डिमोल्डिंग सुनिश्चित करते हैं।

उत्पाद अनुप्रयोग परिदृश्य

सेडान, एसयूवी और एमपीवी जैसे यात्री वाहनों के लिए ट्रंक ढक्कन के निर्माण के लिए उपयुक्त। वाहन के प्रकार के आधार पर तीन श्रेणियों में विभाजित:

1. अर्थव्यवस्था: बड़े पैमाने पर उत्पादन के लिए लागत, सरलीकृत संरचना और उपयुक्तता पर ध्यान केंद्रित करता है।

2. मध्य से उच्च अंत: उच्च परिशुद्धता निर्माण और पॉलिशिंग प्रणाली से सुसज्जित, एक उत्कृष्ट उपस्थिति प्रदान करता है।

3. नई ऊर्जा: हल्के डिजाइन, एल्यूमीनियम मिश्र धातु जैसी नई सामग्रियों के प्रसंस्करण के लिए उपयुक्त।

विनिर्माण प्रक्रिया

1. उत्पाद विश्लेषण और प्रक्रिया सिमुलेशन

ऑटोमोटिव ट्रंक लिड आउटर पैनल स्टैम्पिंग डाई दोषों की भविष्यवाणी करने, प्रक्रियाओं और मोल्ड संरचनाओं को अनुकूलित करने और डिजाइन तर्कसंगतता सुनिश्चित करने के लिए पेशेवर सॉफ्टवेयर सिमुलेशन विश्लेषण का उपयोग करता है।

2. साँचे का डिज़ाइन

संपूर्ण डिज़ाइन प्रक्रिया 3डी डिज़ाइन सॉफ़्टवेयर का उपयोग करके पूरी की जाती है, जिसमें प्रोसेसिंग, असेंबली और रखरखाव को ध्यान में रखा जाता है, और संपूर्ण चित्र और एक बीओएम सूची आउटपुट की जाती है।

3. सामग्री चयन

- मोल्ड बेस: 45# स्टील या 42CrMo, मजबूती और मजबूती सुनिश्चित करने के लिए हीट-ट्रीटेड।

- काम करने वाले हिस्से: Cr12MoV, SKD11, और अन्य टूल स्टील्स, गर्मी उपचार के बाद HRC48-52 की कठोरता के साथ, उत्कृष्ट पहनने के प्रतिरोध की पेशकश करते हैं।

- गाइड खंभे और झाड़ियाँ: असर स्टील या उच्च कार्बन क्रोमियम स्टील, उच्च कठोरता और उच्च पहनने के प्रतिरोध को सुनिश्चित करता है।

4. परिशुद्धता मशीनिंग

रफ मशीनिंग फिनिशिंग मशीनिंग भत्ते की अनुमति देती है; फिनिशिंग मशीनिंग सटीकता और सतह फिनिश सुनिश्चित करती है। मिरर फ़िनिश और पहनने के प्रतिरोध को सुनिश्चित करने के लिए सतहों को पॉलिश किया गया है और हार्ड क्रोम प्लेटेड किया गया है।

5. असेंबली और डिबगिंग (T0 ट्रायल मोल्डिंग)

मानक भागों को इकट्ठा करें और सीलिंग का परीक्षण करें। सटीकता और स्थिरता को सत्यापित करने के लिए ट्रायल स्टैम्पिंग करें। मापदंडों को अनुकूलित करें और यह सुनिश्चित करने के लिए मोल्ड को समायोजित करें कि तैयार भाग मानकों को पूरा करता है।

विकास के रुझान

हल्के पदार्थों को अपनाना, बुद्धिमान और डिजिटल विनिर्माण को बढ़ावा देना, सटीक एकीकृत मोल्डिंग प्राप्त करना, एडिटिव विनिर्माण प्रौद्योगिकी को लागू करना और हरित विनिर्माण अवधारणाओं का अभ्यास करना।

अक्सर पूछे जाने वाले प्रश्नों

Q1: ऑटोमोटिव ट्रंक लिड आउटर पैनल स्टैम्पिंग डाई में आमतौर पर कौन सी सामग्री का उपयोग किया जाता है?

A1: मोल्ड बेस आमतौर पर कार्बन स्ट्रक्चरल स्टील या मिश्र धातु स्ट्रक्चरल स्टील जैसे 45# स्टील और 42CrMo का उपयोग करता है। कार्यशील सतह पर उच्च-कार्बन, उच्च-क्रोमियम उपकरण स्टील जैसे Cr12MoV और SKD11 का उपयोग किया जाता है। गाइड खंभे और झाड़ियाँ असर वाले स्टील या उच्च-कार्बन क्रोमियम स्टील से बने होते हैं। आवश्यक कठोरता, मजबूती और पहनने के प्रतिरोध को प्राप्त करने के लिए सभी सामग्रियों को उचित ताप उपचार से गुजरना होगा।

Q2: ऑटोमोटिव ट्रंक लिड आउटर पैनल स्टैम्पिंग डाई का उत्पादन चक्र कितना लंबा है?

A2: ऑटोमोटिव ट्रंक बाहरी पैनलों के लिए स्टैम्पिंग डाई का विकास चक्र आम तौर पर 8-15 महीने का होता है, जो उत्पाद की जटिलता, तकनीकी आवश्यकताओं और ग्राहक की जरूरतों पर निर्भर करता है। डिज़ाइन चरण के लिए 2-3 महीने की आवश्यकता होती है, विनिर्माण चरण के लिए 4-6 महीने की आवश्यकता होती है, और असेंबली, डिबगिंग और परीक्षण मोल्डिंग चरण के लिए 2-3 महीने की आवश्यकता होती है। बड़े पैमाने पर उत्पादन आवश्यकताओं को पूरा करने के लिए पूरी प्रक्रिया को पुनरावृत्त अनुकूलन के कई दौर की आवश्यकता होती है।

Q3: ट्रंक बाहरी पैनल की उपस्थिति गुणवत्ता कैसे सुनिश्चित करें?

A3: उपस्थिति गुणवत्ता सुनिश्चित करने के लिए कई चरणों में नियंत्रण की आवश्यकता होती है: सबसे पहले, डाई सतह को दर्पण-स्तरीय पॉलिशिंग मानकों (Ra≤0.4μm) को पूरा करना चाहिए; दूसरा, मुद्रांकन प्रक्रिया के दौरान स्नेहन, रिक्त धारक बल और मुद्रांकन बल को सख्ती से नियंत्रित किया जाना चाहिए; तीसरा, सतह दोषों से बचने के लिए उचित सामग्री का चयन आवश्यक है; और चौथा, खरोंच से बचने के लिए एक उचित डिमोल्डिंग विधि की आवश्यकता होती है। इसके अलावा, उपस्थिति की गुणवत्ता और संक्षारण प्रतिरोध में सुधार के लिए हार्ड क्रोम प्लेटिंग और पेंटिंग जैसे सतह उपचार आवश्यक हैं।
