ऑटोमोटिव ट्रंक ढक्कन इनर पैनल स्टैम्पिंग डाई

SIKAIDA ऑटोमोटिव ट्रंक लिड इनर पैनल स्टैम्पिंग डाई एक बड़ा, जटिल और उच्च परिशुद्धता वाला एकीकृत मोल्ड सिस्टम है जिसका उपयोग कोल्ड-रोल्ड स्टील, स्टेनलेस स्टील, एल्यूमीनियम मिश्र धातु और अन्य धातु शीटों को योग्य ट्रंक लिड इनर पैनल में स्टैम्प करने के लिए किया जाता है। यह एक एकल साँचा नहीं है, बल्कि एक मल्टी-स्टेशन प्रोग्रेसिव या मिश्रित साँचा सिस्टम है जो एक ही ऑपरेशन में फॉर्मिंग, ट्रिमिंग, पंचिंग और फ़्लैंगिंग प्रक्रियाओं को पूरा कर सकता है। यह ऑटोमोटिव बॉडी पैनल मोल्ड तकनीक के लिए एक बेंचमार्क है, जो सीधे अंतिम उत्पाद की उपस्थिति, फिट और संरचनात्मक प्रदर्शन का निर्धारण करता है।

मुख्य उत्पाद विशेषताएँ

1. बड़ा आकार और जटिल संरचना

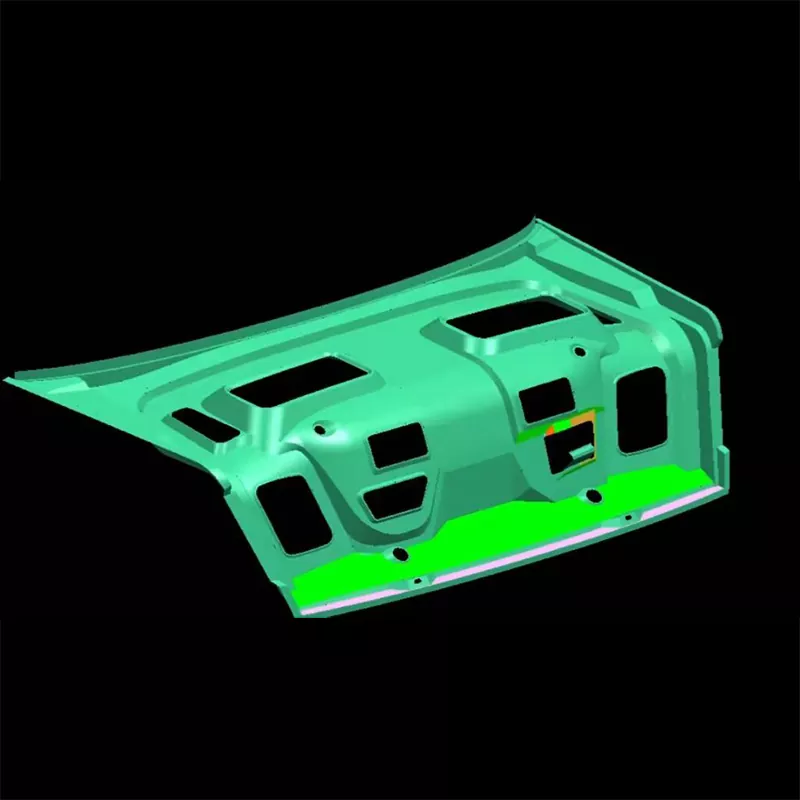

ट्रंक ढक्कन के आंतरिक पैनल आम तौर पर 1.2 मीटर से अधिक लंबे और 0.8-1.0 मीटर चौड़े होते हैं, जिनमें मजबूत पसलियों, बढ़ते छेद और फ़्लैंगिंग संरचनाओं सहित जटिल आकार होते हैं। ऑटोमोटिव ट्रंक लिड इनर पैनल स्टैम्पिंग डाई जटिल आकृतियों के सटीक गठन को सुनिश्चित करने के लिए कई फ्री-फॉर्म सतहों और मल्टी-स्टेशन निरंतर मशीनिंग का उपयोग करता है।

2. अति-उच्च परिशुद्धता और सतह गुणवत्ता

बाहरी और संरचनात्मक घटक के रूप में, ट्रंक के आंतरिक पैनल को किसी खरोंच, झुर्रियाँ या दरार की आवश्यकता नहीं होती है। SIKAIDA मोल्ड्स में उच्च-सटीक मशीनिंग और उन्नत सतह उपचार प्रौद्योगिकियों के माध्यम से प्राप्त अल्ट्रा-चिकनी सतहों, समान तनाव वितरण और अनुकूलित सामग्री प्रवाह की सुविधा होती है।

3. बहु-सामग्री अनुकूलता

कोल्ड-रोल्ड स्टील, गैल्वेनाइज्ड स्टील, स्टेनलेस स्टील और एल्यूमीनियम मिश्र धातु जैसे विभिन्न शीट सामग्रियों के साथ संगत, मोल्ड संरचना को विभिन्न सामग्रियों के निर्माण प्रदर्शन और स्प्रिंगबैक विशेषताओं के लिए अनुकूलित किया गया है। यह लचीला उत्पादन प्राप्त करने के लिए विशेष स्थिति और पहचान प्रणालियों को एकीकृत कर सकता है।

4. जटिल निर्माण तंत्र और स्वचालन

कई नकारात्मक कोणों और अंडरकट संरचनाओं के लिए, ऑटोमोटिव ट्रंक लिड इनर पैनल स्टैम्पिंग डाई एक पूर्ण वेज, स्लाइडर और हाइड्रोलिक फॉर्मिंग तंत्र से सुसज्जित है, जो स्वचालित फीडिंग, सटीक पोजिशनिंग और स्थिर अनलोडिंग सिस्टम के साथ मिलकर विश्वसनीय मानव रहित बड़े पैमाने पर उत्पादन को सक्षम बनाता है।

5. बुद्धिमान निगरानी और नियंत्रण

मोल्ड मोल्डिंग प्रक्रिया की वास्तविक समय की निगरानी, ​​​​पैरामीटर स्व-अनुकूलन और गुणवत्ता ट्रेसेबिलिटी प्राप्त करने के लिए दबाव सेंसर, विस्थापन डिटेक्टरों और तापमान नियंत्रकों को एकीकृत करता है, जिससे बैच उत्पादों की स्थिरता सुनिश्चित होती है।

अनुप्रयोग क्षेत्र

SIKAIDA ट्रंक इनर पैनल स्टैम्पिंग डाई का व्यापक रूप से विभिन्न यात्री वाहनों और संबंधित क्षेत्रों में उपयोग किया जाता है:

- सेडान, हैचबैक, एसयूवी, एमपीवी

- नई ऊर्जा वाहन (शुद्ध इलेक्ट्रिक, प्लग-इन हाइब्रिड, हाइब्रिड)

- ऑटोमोटिव पार्ट्स विनिर्माण

- ऑटोमोटिव आफ्टरमार्केट मरम्मत और प्रतिस्थापन बाजार

हल्के वाहनों के विकास के साथ, एल्यूमीनियम मिश्र धातु ट्रंक आंतरिक पैनलों का अनुप्रयोग तेजी से व्यापक होता जा रहा है। हमारी मोल्ड तकनीक उच्च सामग्री और प्रक्रिया आवश्यकताओं के अनुकूल होने के लिए लगातार उन्नत हो रही है।

विनिर्माण प्रक्रिया

1. उत्पाद विश्लेषण और सीएई सिमुलेशन

ऑटोमोटिव ट्रंक लिड इनर पैनल स्टैम्पिंग डाई, क्रैकिंग, रिंकलिंग और स्प्रिंगबैक जैसे मोल्डिंग दोषों से सक्रिय रूप से बचने के लिए फॉर्मेबिलिटी विश्लेषण, स्प्रिंगबैक भविष्यवाणी और मोटाई वितरण सिमुलेशन के लिए ऑटोफॉर्म और डायनाफॉर्म सॉफ्टवेयर का उपयोग करता है।

2. साँचे का डिज़ाइन

यूजी, कैटिया और सॉलिडवर्क्स सॉफ्टवेयर का उपयोग करके पूर्ण 3डी डिजाइन, सतह डिजाइन, गाइडिंग, अनलोडिंग और पोजिशनिंग सिस्टम को कवर करते हुए, सामग्री गुणों और उपकरण मापदंडों से पूरी तरह मेल खाता है।

3. सामग्री चयन

- कार्यशील भाग: Cr12MoV, SKD11, W6Mo5Cr4V2 (उच्च कठोरता, उच्च पहनने का प्रतिरोध)

- बेस बॉडी: 45# स्टील, Q235 (उच्च शक्ति, उच्च कठोरता)

- गाइड पोस्ट और बुशिंग्स: बियरिंग स्टील, SUJ2 (स्थिर परिशुद्धता)

4. परिशुद्धता मशीनिंग

- रफ मशीनिंग: गैन्ट्री मिलिंग, वायर ईडीएम

- फिनिश मशीनिंग: हाई-स्पीड सीएनसी (सटीकता ±0.01 मिमी), पीसना, पॉलिश करना

- विशेष मशीनिंग: इलेक्ट्रिकल डिस्चार्ज मशीनिंग (ईडीएम), इलेक्ट्रोपॉलिशिंग

- भूतल उपचार: नाइट्राइडिंग, क्रोम प्लेटिंग, डीएलसी कोटिंग

5. असेंबली और टी0 ट्रायल मोल्ड

सभी भागों की असेंबली और सटीक परीक्षण पूरा करने के बाद, परीक्षण मोल्डिंग और प्रथम-टुकड़ा निरीक्षण किया जाता है। स्थिर बड़े पैमाने पर उत्पादन प्राप्त होने तक निरंतर मोल्ड संशोधन और अनुकूलन किया जाता है।

विकास के रुझान

1. हल्के वजन और एकीकृत मोल्डिंग: एल्यूमीनियम मिश्र धातु और उच्च शक्ति वाले स्टील का उपयोग करके, कई घटकों को एक इकाई में एकीकृत किया जाता है, जिससे भागों और कनेक्शन बिंदुओं की संख्या कम हो जाती है।

2. थर्मोफॉर्मिंग और हाइड्रोफॉर्मिंग टेक्नोलॉजीज: उच्च शक्ति वाली सामग्रियों पर व्यापक रूप से लागू, मोल्ड उन्नत तापमान नियंत्रण प्रणालियों और उच्च तापमान प्रतिरोधी सामग्रियों से लैस हैं, जो 500-900 ℃ के तापमान को प्राप्त करते हैं।

3. स्मार्ट विनिर्माण और डिजिटलीकरण: सेंसर नेटवर्क को एकीकृत करना और डिजिटल ट्विन तकनीक का संयोजन, वर्चुअल कमीशनिंग, पूर्वानुमानित रखरखाव और प्रक्रिया स्व-अनुकूलन हासिल किया जाता है।

4. एडिटिव विनिर्माण अनुप्रयोग: 3डी प्रिंटिंग का उपयोग जटिल शीतलन जल चैनलों और हल्के संरचनाओं के निर्माण, मोल्ड दक्षता में सुधार और विनिर्माण चक्र को छोटा करने के लिए किया जाता है।

5. बहु-सामग्री निर्माण प्रौद्योगिकी: स्टील-एल्यूमीनियम और प्लास्टिक-धातु मिश्रित बॉडी संरचनाओं के अनुकूल, बहु-सामग्री निर्माण की विशेष आवश्यकताओं को पूरा करती है।

अक्सर पूछे जाने वाले प्रश्नों

Q1: ऑटोमोटिव ट्रंक लिड इनर पैनल स्टैम्पिंग डाई में आमतौर पर कौन सी सामग्री का उपयोग किया जाता है?

A1: मोल्ड का कामकाजी भाग उच्च कठोरता और पहनने के प्रतिरोध को सुनिश्चित करने के लिए मुख्य रूप से उच्च-कार्बन, उच्च-क्रोमियम टूल स्टील (जैसे Cr12MoV, SKD11) और उच्च गति वाले स्टील का उपयोग करता है; मजबूती सुनिश्चित करने के लिए आधार भाग संरचनात्मक स्टील जैसे 45 स्टील और Q235 का उपयोग करता है; गाइड पिलर और बुशिंग में बियरिंग स्टील या SUJ2 का उपयोग किया जाता है। मोल्ड सामग्री चयन को विभिन्न निर्माण सामग्री के लिए समायोजित किया जाएगा; उदाहरण के लिए, एल्यूमीनियम मिश्र धातु बनाते समय, सामग्री की एंटी-स्टिकिंग और तापीय चालकता पर अधिक ध्यान दिया जाएगा।

Q2: ऑटोमोटिव ट्रंक लिड इनर पैनल स्टैम्पिंग डाई का उत्पादन चक्र कितना लंबा है?

A2: ऑटोमोटिव ट्रंक इनर पैनल के लिए स्टैम्पिंग डाई को डिज़ाइन से डिलीवरी तक आमतौर पर 8-15 महीने लगते हैं। विशिष्ट चक्र उत्पाद की जटिलता, सामग्री के प्रकार, सटीक आवश्यकताओं और निर्माण कंपनी के तकनीकी स्तर पर निर्भर करता है। जटिल वन-पीस मोल्डिंग नई सामग्री का उपयोग करके मर जाती है या मर जाती है, इसका विकास चक्र लंबा हो सकता है।

Q3: ट्रंक इनर पैनल की फॉर्मिंग गुणवत्ता कैसे सुनिश्चित करें?

ए3: फॉर्मिंग गुणवत्ता सुनिश्चित करने के लिए कई पहलुओं से नियंत्रण की आवश्यकता होती है: पहला, संभावित फॉर्मिंग दोषों की भविष्यवाणी करने के लिए प्रारंभिक सीएई सिमुलेशन विश्लेषण; दूसरा, मोल्ड निर्माण में सटीकता, सतह फिनिश के साथ आमतौर पर Ra0.4 या उच्चतर की आवश्यकता होती है; तीसरा, दबाव, स्ट्रोक और स्नेहन सहित प्रक्रिया मापदंडों का अनुकूलन; चौथा, वास्तविक समय में निर्माण प्रक्रिया की निगरानी के लिए उन्नत निगरानी प्रणालियों को नियोजित करना; और पांचवां, सख्त कच्चे माल का निरीक्षण और प्रक्रिया स्थिरता नियंत्रण।

Q4: मोल्ड का सेवा जीवन क्या है?

A4: सामग्री और प्रक्रिया के आधार पर, ऑटोमोटिव ट्रंक लिड इनर पैनल स्टैम्पिंग डाई की सेवा जीवन आमतौर पर 300,000 और 1,000,000 चक्रों के बीच होती है। उच्च गुणवत्ता वाली मोल्ड सामग्री और उचित ताप उपचार प्रक्रियाओं का उपयोग, उचित रखरखाव के साथ मिलकर, मोल्ड जीवन को महत्वपूर्ण रूप से बढ़ा सकता है। एल्यूमीनियम मिश्र धातु बनाने वाले डाई का सेवा जीवन आम तौर पर स्टील बनाने वाले डाई की तुलना में अधिक लंबा होता है।

Q5: विभिन्न सामग्रियों की निर्माण आवश्यकताओं को कैसे पूरा करें?

A5: साँचे को विभिन्न सामग्रियों के लिए विशेष रूप से डिज़ाइन करने की आवश्यकता होती है। उदाहरण के लिए, स्टील बनाने के लिए अधिक बल और बेहतर स्नेहन की आवश्यकता होती है; एल्यूमीनियम मिश्र धातु बनाने के लिए सामग्री के आसंजन और तापीय चालकता पर विचार करने की आवश्यकता होती है; और उच्च शक्ति वाले स्टील बनाने के लिए अधिक स्प्रिंगबैक मुआवजे की आवश्यकता होती है। मोल्ड के आकार, प्रक्रिया मापदंडों और सतह के उपचार को समायोजित करके, विभिन्न सामग्रियों की निर्माण विशेषताओं को अनुकूलित किया जा सकता है।
