ऑटोमोटिव राइट साइड पैनल स्टैम्पिंग डाई

SIKAIDA का ऑटोमोटिव राइट साइड पैनल स्टैम्पिंग डाई एक बड़ा, उच्च परिशुद्धता वाला डाई सिस्टम है जो कई घटकों से बना है, जो राइट साइड पैनल (बाहरी पैनल, आंतरिक पैनल, मजबूत पसलियों, आदि) की निर्माण आवश्यकताओं को पूरा करने में सक्षम है। एक पेशेवर आपूर्तिकर्ता के रूप में, SIKAIDA वाहन निर्माताओं के लिए कुशल उत्पादन का समर्थन करते हुए, उच्च गुणवत्ता वाले साइड पैनल भागों के स्थिर उत्पादन को सुनिश्चित करने के लिए गुणवत्ता को सख्ती से नियंत्रित करता है।

उत्पाद विवरण

1. बड़े पैमाने पर और जटिल संरचना

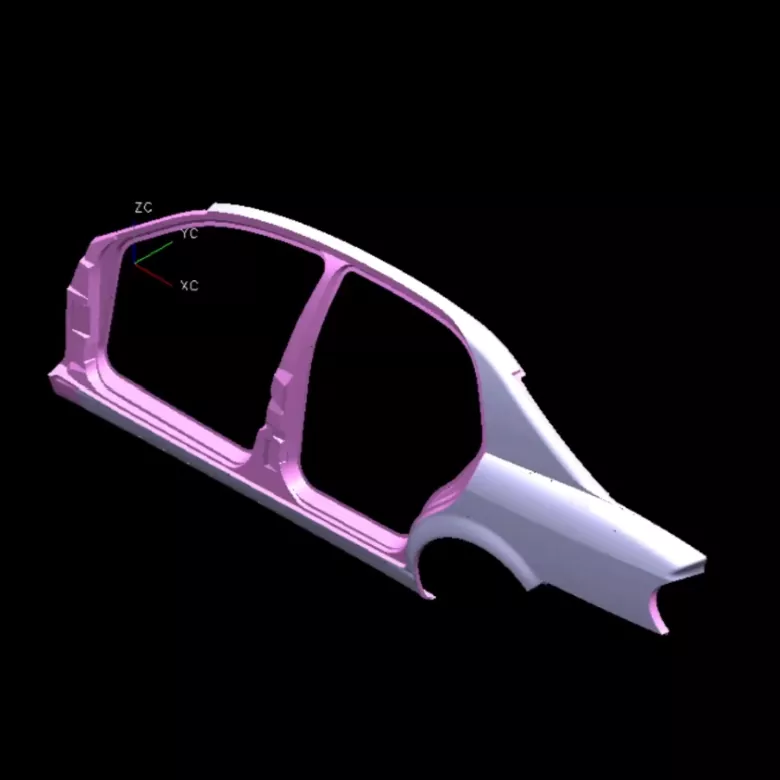

ऑटोमोटिव राइट साइड पैनल स्टैम्पिंग डाई एक जटिल आकार के साथ आकार में विशाल (1.5 मीटर से अधिक लंबा और 0.8 मीटर से अधिक चौड़ा) है, जो दरवाजे की खिड़कियां, रियरव्यू मिरर माउंटिंग पोजीशन और मजबूत पसलियों जैसी प्रमुख विशेषताओं को बनाने में सक्षम है।

2. उच्च परिशुद्धता और उच्च गुणवत्ता आवश्यकताएँ

साइड पैनल उपस्थिति भागों के लिए डिज़ाइन किया गया, मोल्ड की सतह दोष-मुक्त है, ±0.05 मिमी के भीतर आयामी सटीकता, एक दर्पण जैसी सतह खत्म (Ra≤0.4μm), और चिकनी, गड़गड़ाहट मुक्त किनारों के साथ।

3. जटिल निर्माण प्रक्रियाएँ

गहरी ड्राइंग, ट्रिमिंग और पंचिंग, फ़्लैंगिंग, रिबफोर्सिंग रिब प्रेसिंग और मल्टी-स्टेशन निरंतर फॉर्मिंग जैसी उन्नत प्रक्रियाओं को एकीकृत करके, यह जटिल भागों के निर्माण को कुशलतापूर्वक पूरा करता है।

4. परिशुद्धता मार्गदर्शन और समायोजन प्रणाली

उच्च परिशुद्धता गाइड खंभे और झाड़ियों, समायोज्य दबाव रिंग, चल कैम स्लाइडर्स और एक नाइट्रोजन स्प्रिंग/हाइड्रोलिक प्रणाली से सुसज्जित, जो मुद्रांकन सटीकता और स्थिरता सुनिश्चित करता है।

5. उन्नत शीतलन और स्नेहन प्रणाली

परिसंचारी जल शीतलन, स्वचालित स्नेहन और संपीड़ित वायु शुद्धिकरण प्रणाली की विशेषता के साथ, यह उच्च गति मुद्रांकन, मोल्ड जीवन का विस्तार करने और स्थिर उत्पादन सुनिश्चित करने के लिए उपयुक्त है।

उत्पाद सुविधाएँ और अनुप्रयोग

1. इंटीग्रल मोल्डिंग: वन-पीस मोल्डिंग वेल्डिंग को कम करती है और दक्षता में सुधार करती है;

2. उच्च दक्षता उत्पादन: उच्च गति स्वचालन के अनुकूल, चक्र समय 15-20 सेकंड;

3. उच्च सामग्री उपयोग: अनुकूलित लेआउट, उपयोग दर ≥85%;

4. अच्छी संगति: मुद्रांकित भागों में स्थिर गुणवत्ता और मजबूत विनिमेयता होती है;

5. मजबूत अनुकूलन क्षमता: बदले जाने योग्य घटक विभिन्न वाहन मॉडलों के अनुकूल हो सकते हैं, जिससे लागत कम हो सकती है।

विनिर्माण प्रक्रिया परिचय

1. उत्पाद विश्लेषण और प्रक्रिया डिजाइन: ऑटोमोटिव राइट साइड पैनल स्टैम्पिंग डाई स्टैम्पिंग फॉर्मेबिलिटी का विश्लेषण करने, प्रक्रिया को अनुकूलित करने और इष्टतम स्टैम्पिंग समाधान निर्धारित करने के लिए सीएई सॉफ्टवेयर का उपयोग करता है।

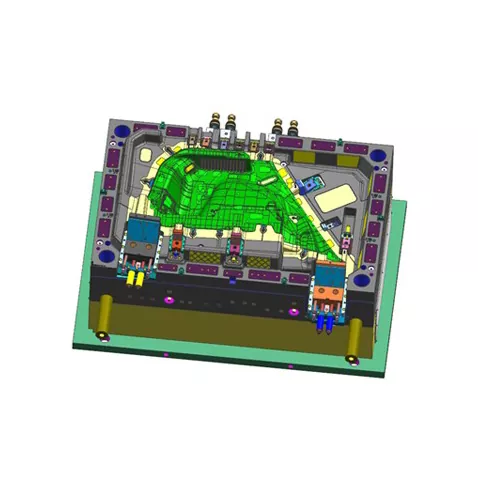

2. मोल्ड डिज़ाइन: गाइडिंग और कूलिंग जैसे मुख्य तंत्रों को बेहतर बनाने के लिए यूजी और कैटिया का उपयोग करके पूर्ण 3डी डिज़ाइन।

3. सामग्री का चयन: मोल्ड बेस 45 स्टील का उपयोग करता है, और काम करने वाले हिस्से Cr12MoV जैसे टूल स्टील का उपयोग करते हैं, जिसमें उच्च-घिसाव वाले क्षेत्र प्रबलित होते हैं।

4. सटीक मशीनिंग प्रक्रिया: रफ मशीनिंग, फिनिश मशीनिंग (सीएनसी, वायर कटिंग), और सतह उपचार (शमन, पॉलिशिंग, नाइट्राइडिंग) मोल्ड की सटीकता और पहनने के प्रतिरोध को सुनिश्चित करते हैं।

5. असेंबली और डिबगिंग सटीक असेंबली के बाद, मशीन पर डाई का परीक्षण किया जाता है, मापदंडों को समायोजित किया जाता है, और बैच परीक्षण उत्पादन डाई की स्थिरता की पुष्टि करता है।

SIKAIDA ऑटोमोटिव राइट साइड पैनल स्टैम्पिंग डाई ऑटोमोटिव विनिर्माण में उपकरण का एक मुख्य टुकड़ा है। इसका विकास चक्र 8-15 महीने का है, और इसकी लागत अधिक है, जो इसे कंपनी की ताकत का एक प्रमुख संकेतक बनाती है। चीन में हमारी फैक्ट्री में पूर्ण उत्पादन क्षमता है और हम पारस्परिक लाभ के लिए वैश्विक ग्राहकों को उच्च गुणवत्ता वाले डाई समाधान प्रदान करते हुए नवाचार करना जारी रखेंगे।

अक्सर पूछे जाने वाले प्रश्नों

Q1: ऑटोमोटिव राइट साइड पैनल स्टैम्पिंग डाई के लिए आमतौर पर कौन सी सामग्री का उपयोग किया जाता है?

A1: डाई बेस आमतौर पर मानक कार्बन स्ट्रक्चरल स्टील (जैसे 45 स्टील) का उपयोग करता है, जबकि काम करने वाले हिस्से उच्च-कार्बन, उच्च-क्रोमियम टूल स्टील (जैसे Cr12MoV, DC53) का उपयोग करते हैं। अधिक घिसाव वाले क्षेत्रों में सीमेंटेड कार्बाइड का उपयोग किया जा सकता है या सतह को मजबूत करने वाले उपचार से गुजरना पड़ सकता है।

Q2: ऑटोमोटिव राइट साइड पैनल स्टैम्पिंग डाई का उत्पादन चक्र कितना लंबा है?

A2: ऑटोमोटिव राइट साइड पैनल स्टैम्पिंग डाई प्रौद्योगिकी, अनुभव और शिल्प कौशल की पराकाष्ठा है। इसका विकास चक्र लंबा है (आमतौर पर 8-15 महीने), और इसकी लागत अधिक है (लाखों से दसियों लाख आरएमबी तक पहुंचती है), जो इसे एक डाई कंपनी की व्यापक ताकत का एक प्रमुख संकेतक बनाती है। जैसे-जैसे ऑटोमोटिव उद्योग नई ऊर्जा, बुद्धिमत्ता और हल्केपन की ओर विकसित होता है, इसके साँचे के लिए तकनीकी आवश्यकताएँ बढ़ती रहेंगी।
