ऑटोमोटिव लेफ्ट साइड पैनल स्टैम्पिंग डाई

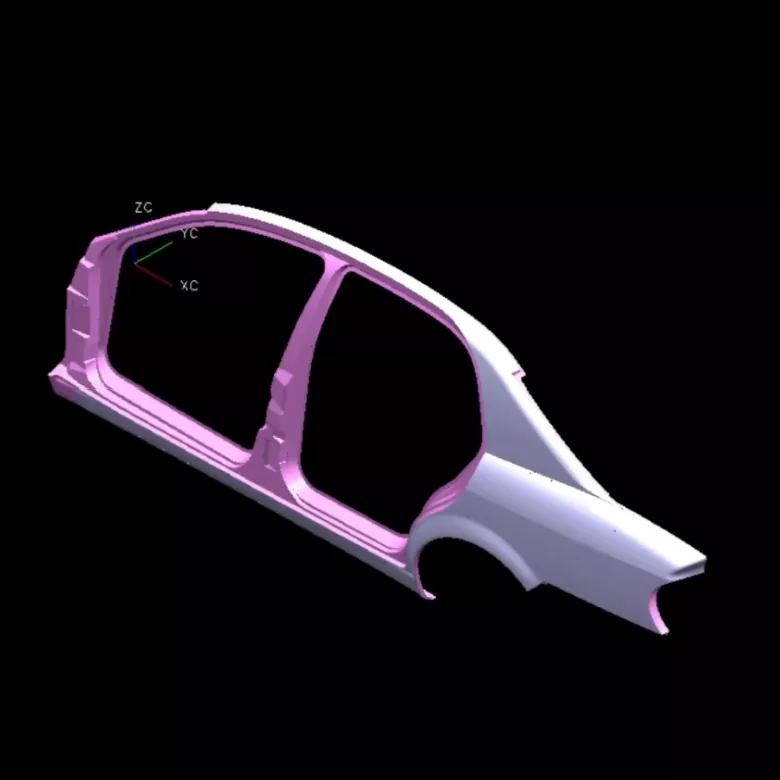

SIKAIDA ऑटोमोटिव लेफ्ट साइड पैनल स्टैम्पिंग डाई स्टील या एल्युमीनियम शीट के लेफ्ट इंटीग्रल साइड पैनल पर स्टैम्प लगाने के लिए SIKAIDA द्वारा विकसित एक बड़ी, उच्च परिशुद्धता और जटिल स्टैम्पिंग टूल प्रणाली है। यह एक एकल डाई नहीं है, बल्कि एक पूर्ण एकीकृत प्रणाली है जिसमें ब्लैंकिंग डाई, ड्राइंग डाई, ट्रिमिंग डाई और फ़्लैंगिंग डाई जैसे प्रमुख घटक शामिल हैं। इस उत्पाद का विनिर्माण स्तर सीधे ऑटोमोटिव बॉडी पैनल स्टैम्पिंग डाई के उच्चतम मानक का प्रतिनिधित्व करता है और डाई उद्योग में एक पेशेवर आपूर्तिकर्ता के रूप में SIKAIDA की व्यापक ताकत का मुख्य प्रतीक है।

विस्तृत उत्पाद विशेषताएँ

1. बड़ा आकार और जटिल संरचना

कार का बाईं ओर का पैनल आकार में बड़ा है (आमतौर पर लंबाई में 1.5 मीटर और चौड़ाई में 0.8-1 मीटर से अधिक), एक जटिल आकार के साथ, जिसमें गहरी ड्राइंग विशेषताएं, जटिल वक्रता, खिड़की के उद्घाटन और फीचर लाइनें शामिल हैं। SIKAIDA का ऑटोमोटिव लेफ्ट साइड पैनल स्टैम्पिंग डाई सटीक रूप से बढ़ते छेद, मजबूत पसलियों और साइड पैनल पर फ़्लैंगिंग विवरण बना सकता है। पेशेवर सिमुलेशन विश्लेषण और मोल्ड संरचना के अनुकूलन के माध्यम से, यह उचित तनाव वितरण और स्थिर गठन सुनिश्चित करता है।

2. उच्च परिशुद्धता और उच्च गुणवत्ता आवश्यकताएँ

कार के एक प्रमुख बाहरी घटक के रूप में, बाईं ओर का पैनल खरोंच, झुर्रियों, डेंट और अन्य दोषों से मुक्त होना चाहिए। SIKAIDA मोल्ड सतह फिनिश और दबाव वितरण के लिए कठोर आवश्यकताओं के साथ, गुणवत्ता को सख्ती से नियंत्रित करता है। कुंजी बनाने वाली सतहों को दर्पण की तरह बारीक पॉलिश किया जाता है, जिससे स्टैम्पिंग के दौरान शीट धातु और मोल्ड के बीच घर्षण के कारण होने वाले सतह दोषों से प्रभावी ढंग से बचा जा सकता है।

3. मल्टी-प्रोसेस इंटीग्रेटेड फॉर्मिंग

बाईं ओर के पैनल की स्टैम्पिंग के लिए ब्लैंकिंग, ड्राइंग, ट्रिमिंग और फ़्लैंगिंग सहित कई प्रक्रियाओं को निरंतर पूरा करने की आवश्यकता होती है। SIKAIDA का ऑटोमोटिव लेफ्ट साइड पैनल स्टैम्पिंग डाई आधुनिक स्वचालित उत्पादन लाइनों के साथ निर्बाध रूप से काम करता है, निरंतर मल्टी-स्टेशन स्टैम्पिंग प्राप्त करने के लिए रोबोटिक ट्रांसफर तकनीक का उपयोग करता है। यह सुसंगत उत्पाद गुणवत्ता के साथ उत्पादन दक्षता को संतुलित करता है, और वैज्ञानिक प्रक्रिया लेआउट उत्पादन चक्र को छोटा करता है और लागत को कम करता है।

4. जटिल मार्गदर्शन और संतुलन प्रणाली

साइड पैनल के जटिल आकार और बड़े आयामों को संबोधित करते हुए, ऊपरी और निचले डाई को सटीक रूप से बंद करने को सुनिश्चित करने के लिए डाई एक उच्च परिशुद्धता मार्गदर्शक प्रणाली (गाइड खंभे, गाइड आस्तीन, साइड गाइड प्लेट) से सुसज्जित है। एक व्यापक संतुलन प्रणाली (नाइट्रोजन स्प्रिंग्स, यांत्रिक संतुलन ब्लॉक) स्थिर और सुरक्षित मुद्रांकन सुनिश्चित करती है, जिससे डाई जीवन का विस्तार होता है।

5. उन्नत स्नेहन और वेंटिलेशन प्रणाली

डाई में एक जटिल स्वचालित स्नेहन प्रणाली होती है जो स्टैम्पिंग के दौरान स्वचालित रूप से स्नेहक लागू करती है, शीट धातु और डाई के बीच घर्षण को कम करती है और बनाने की गुणवत्ता में सुधार करती है। फंसी हुई हवा के कारण होने वाली झुर्रियों, डेंट और अन्य दोषों को रोकने के लिए बड़े ड्राइंग डाई मल्टी-पॉइंट वेंटिंग सिस्टम से लैस होते हैं।

उत्पाद सुविधाएँ और अनुप्रयोग

SIKAIDA ऑटोमोटिव लेफ्ट साइड पैनल स्टैम्पिंग डाई का उपयोग मुख्य रूप से सेडान, एसयूवी और एमपीवी जैसे यात्री वाहनों के लिए साइड पैनल के निर्माण में किया जाता है। इसका उपयोग वाणिज्यिक वाहनों के लिए कैब साइड पैनल और अन्य कवरिंग के उत्पादन में भी किया जा सकता है। सांचे उच्च शक्ति वाले मिश्र धातु इस्पात से बने होते हैं, जिनमें प्रमुख सतहों को गर्मी उपचार और सटीक पॉलिशिंग से गुजरना पड़ता है, जिसके परिणामस्वरूप उच्च पहनने का प्रतिरोध, उच्च परिशुद्धता और लंबी सेवा जीवन होता है। व्यापक उत्पादन अनुभव के साथ एक पेशेवर कारखाने के रूप में, SIKAIDA ऑटोमोटिव उद्योग की विविध उत्पादन आवश्यकताओं को पूरा करते हुए, विभिन्न वाहन मॉडल और ग्राहकों की जरूरतों के अनुसार मोल्ड समाधान को अनुकूलित कर सकता है।

विनिर्माण प्रक्रिया परिचय

1. उत्पाद विश्लेषण और सीएई सिमुलेशन

मोल्ड डिज़ाइन से पहले, SIKAIDA साइड पैनल की फॉर्मेबिलिटी, स्ट्रेन और स्प्रिंगबैक की भविष्यवाणी करने, गुणवत्ता जोखिमों की पहले से पहचान करने, प्रक्रिया समाधान और मोल्ड संरचनाओं को अनुकूलित करने और परीक्षण और संशोधन लागत को कम करने के लिए ऑटोफॉर्म और डायनाफॉर्म जैसे पेशेवर स्टैम्पिंग सिमुलेशन सॉफ़्टवेयर का उपयोग करता है।

2. साँचे का डिज़ाइन

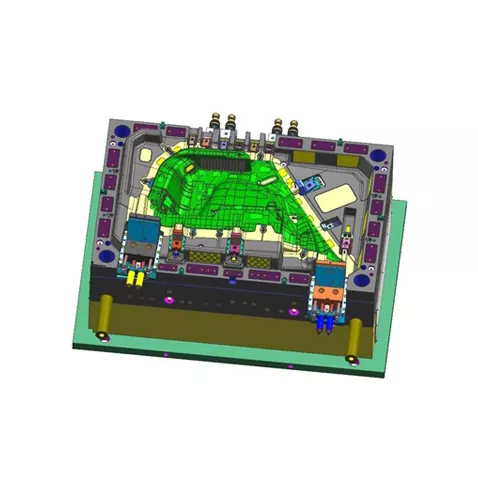

यूजी और कैटिया जैसे उन्नत 3डी डिजाइन सॉफ्टवेयर का उपयोग ऊपरी मोल्ड, निचले मोल्ड और प्रेशर रिंग सहित सभी घटकों के पूर्ण 3डी डिजाइन को पूरा करने के लिए किया जाता है। मोल्ड की सटीकता और स्थिरता सुनिश्चित करने के लिए शीट धातु की मोटाई और स्प्रिंगबैक मुआवजे जैसे कारकों पर पूरी तरह से विचार किया जाता है। डिज़ाइन योजना की समीक्षा और पुष्टि पेशेवर इंजीनियरों द्वारा की जाती है।

3. सामग्री चयन

ऑटोमोटिव लेफ्ट साइड पैनल स्टैम्पिंग डाई सब्सट्रेट क्रूरता और कठोरता सुनिश्चित करने के लिए उच्च गुणवत्ता वाले कार्बन स्ट्रक्चरल स्टील (जैसे 45 स्टील) या मिश्र धातु स्ट्रक्चरल स्टील (जैसे 42CrMo) का उपयोग करता है। काम करने वाले हिस्से (प्रोफाइल, काटने वाले किनारे) उच्च कठोरता, उच्च पहनने के प्रतिरोध और मोल्ड जीवन का विस्तार सुनिश्चित करने के लिए उच्च-कार्बन, उच्च-क्रोमियम उपकरण स्टील (जैसे सीआर 12 एमओवी, एसकेडी 11) या पाउडर धातुकर्म स्टील का उपयोग करते हैं।

4. परिशुद्धता मशीनिंग

- रफ मशीनिंग: प्रारंभिक मशीनिंग एक बड़ी गैन्ट्री मिलिंग मशीन या सीएनसी गैन्ट्री मशीनिंग सेंटर का उपयोग करके की जाती है, जिसमें फिनिशिंग की छूट होती है।

- फिनिश मशीनिंग: हाई-स्पीड सीएनसी मशीनिंग सेंटर प्रोफाइल और कटिंग किनारों की सटीक मशीनिंग आयामी सटीकता और सतह खुरदरापन सुनिश्चित करती है।

- विशेष मशीनिंग: इलेक्ट्रिकल डिस्चार्ज मशीनिंग (ईडीएम) का उपयोग जटिल प्रोफाइल और कोनों को संसाधित करने के लिए किया जाता है; तार ईडीएम का उपयोग सटीक छिद्रों और आकृतियों को मशीन करने के लिए किया जाता है; 48-52 एचआरसी की कठोरता प्राप्त करने के लिए शमन और तड़का लगाया जाता है।

- सतह का उपचार: कठोरता और पहनने के प्रतिरोध में सुधार के लिए प्रोफाइल पर हार्ड क्रोम प्लेटिंग या नाइट्राइडिंग लगाई जाती है, जबकि जंग की रोकथाम और डीग्रीजिंग भी की जाती है।

5. असेंबली और डिबगिंग (T0 ट्रायल मोल्ड)

सभी घटकों को एक पूर्ण सांचे में इकट्ठा किया जाता है, परीक्षण मोल्डिंग के लिए स्टैम्पिंग उपकरण पर स्थापित किया जाता है। पेशेवर तकनीशियन बार-बार दबाव और स्ट्रोक जैसे प्रक्रिया मापदंडों को समायोजित करते हैं जब तक कि एक योग्य भाग का उत्पादन नहीं हो जाता। प्रथम-टुकड़ा निरीक्षण और आयामी माप की पुष्टि के बाद, इसे ग्राहक तक पहुंचाया जाता है।

विकास के रुझान

1. अल्ट्रा-लार्ज इंटीग्रेटेड मोल्डिंग

ऑटोमोटिव साइड पैनल बड़े एकीकृत संरचनाओं की ओर विकसित हो रहे हैं, जिनके लिए उच्च मोल्ड टन भार (2000 टन और उससे अधिक तक) और आयामी स्थिरता की आवश्यकता होती है। SIKAIDA लगातार डिजाइन और प्रसंस्करण प्रौद्योगिकी का अनुकूलन करता है, जिससे नई ऊर्जा वाहनों और अगली पीढ़ी के मॉडलों की जरूरतों को पूरा करने के लिए अल्ट्रा-बड़े एकीकृत साइड पैनल स्टैम्पिंग डाई के विकास को सक्षम किया जा सकता है।

2. हल्की सामग्री का अनुप्रयोग

ऑटोमोटिव लाइटवेटिंग के विकास के साथ, उच्च शक्ति वाले स्टील और एल्यूमीनियम मिश्र धातु जैसी नई सामग्रियों का व्यापक रूप से उपयोग किया जाता है। SIKAIDA नई सामग्रियों की निर्माण विशेषताओं को अनुकूलित करने के लिए मोल्ड संरचना और सतह उपचार तकनीक को अनुकूलित करता है (उदाहरण के लिए, एल्यूमीनियम मिश्र धातु ड्राइंग डाई विशेष कोटिंग्स और स्नेहन प्रणालियों से सुसज्जित हैं)।

3. इंटेलिजेंट विनिर्माण और डिजिटलीकरण

वास्तविक समय में स्टैम्पिंग मापदंडों की निगरानी करने, पूर्वानुमानित रखरखाव और प्रक्रिया अनुकूलन को सक्षम करने के लिए दबाव और तापमान सेंसर को मोल्ड में एम्बेडेड किया जाता है। वर्चुअल डिबगिंग के लिए डिजिटल ट्विन तकनीक के साथ मिलकर, विकास चक्र को 20-30% तक छोटा किया जा सकता है, जिससे अनुसंधान एवं विकास दक्षता में सुधार होगा।

4. रैपिड डाई चेंज और ऑटोमेशन

बहु-विविधता, छोटे-बैच उत्पादन आवश्यकताओं के लिए, मोल्ड तेजी से डाई परिवर्तन संरचना (रैपिड क्लैम्पिंग, स्वचालित पोजिशनिंग) को अपनाता है, जो स्वचालित रोबोट और दृष्टि निरीक्षण प्रणालियों के साथ मिलकर, स्टैम्पिंग उत्पादन में उच्च स्तर के स्वचालन को प्राप्त करता है और उत्पादन लचीलेपन में सुधार करता है।

अक्सर पूछे जाने वाले प्रश्नों

Q1: ऑटोमोटिव लेफ्ट साइड पैनल स्टैम्पिंग डाई के लिए आमतौर पर कौन सी सामग्री का उपयोग किया जाता है?

A1: मोल्ड बेस आमतौर पर उच्च गुणवत्ता वाले कार्बन स्ट्रक्चरल स्टील (जैसे 45 स्टील) या मिश्र धातु स्ट्रक्चरल स्टील (जैसे 42CrMo) का उपयोग करता है। काम करने वाले हिस्से (प्रोफाइल, काटने वाले किनारे) उच्च कठोरता (48-52 एचआरसी) और उच्च पहनने के प्रतिरोध को सुनिश्चित करने के लिए उच्च-कार्बन, उच्च-क्रोमियम टूल स्टील (जैसे सीआर 12 एमओवी, एसकेडी 11) या पाउडर धातुकर्म स्टील का उपयोग करते हैं। कुछ उच्च-स्तरीय साँचे जीवनकाल को बेहतर बनाने के लिए सीमेंटेड कार्बाइड या सतह कोटिंग तकनीक का उपयोग करते हैं।

Q2: ऑटोमोटिव लेफ्ट साइड पैनल स्टैम्पिंग मोल्ड का निर्माण चक्र कितना लंबा है?

ए2: ऑटोमोबाइल के बाईं ओर के पैनल के लिए स्टैम्पिंग डाई का विनिर्माण चक्र आम तौर पर 8 से 15 महीने तक होता है, जो कि भाग की जटिलता, सटीक आवश्यकताओं और उत्पादन क्षमता जैसे कारकों पर निर्भर करता है। जटिल घुमावदार सतह साइड पैनल डाइज़ का विकास चक्र 15 महीने से अधिक हो सकता है, जबकि सरल संरचना डाइज़ 8 से 10 महीनों के भीतर पूरा किया जा सकता है। डिज़ाइन और प्रोसेसिंग से लेकर असेंबली और डिबगिंग तक की पूरी प्रक्रिया के लिए कई विभागों के बीच सहयोग की आवश्यकता होती है।
