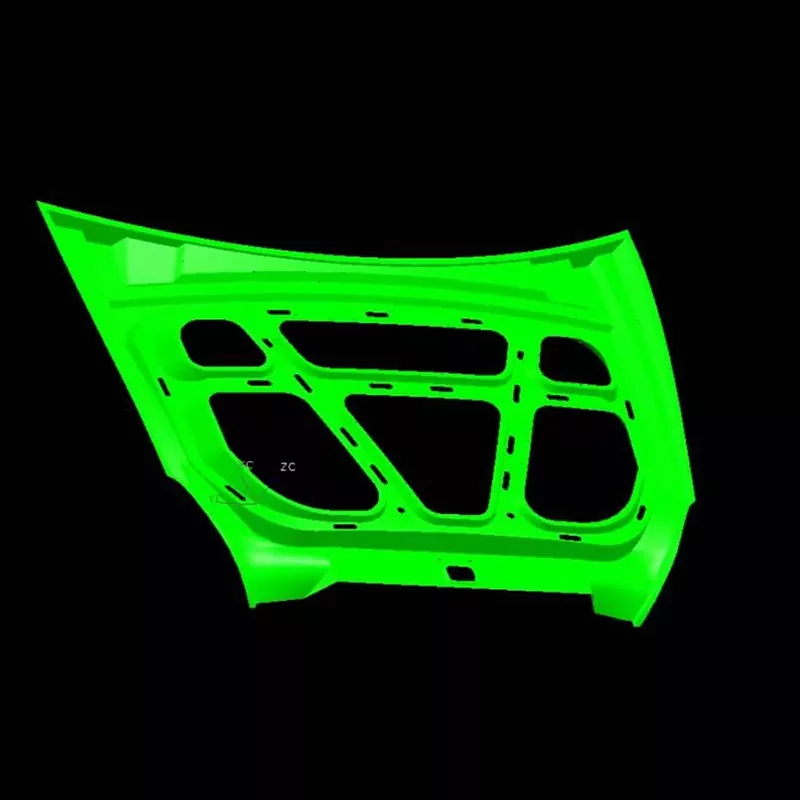

ऑटोमोटिव हुड इनर पैनल स्टैम्पिंग डाई

SIKAIDA ऑटोमोटिव हुड इनर पैनल स्टैम्पिंग डाई एक बड़ी और जटिल स्टैम्पिंग प्रणाली है जिसे विशेष रूप से हुड इनर पैनल के मुख्य ढांचे को बनाने के लिए डिज़ाइन किया गया है। यह एक एकल डाई नहीं है, बल्कि कई प्रक्रियाओं को शामिल करने वाले उपकरण का एक पूरा टुकड़ा है, जो बड़े, उच्च-परिशुद्धता वाले शरीर के घटकों के स्थिर गठन को सुनिश्चित करता है।

मुख्य उत्पाद विशेषताएं:

1. बड़ा आकार और जटिल संरचना

ऑटोमोटिव हुड इनर पैनल स्टैम्पिंग डाई के मानक आयाम >800 मिमी लंबाई और >600 मिमी चौड़ाई हैं, जिसमें मजबूत पसलियों, बढ़ते छेद और अन्य सुविधाओं के निर्माण की आवश्यकता होती है। इसमें ऊपरी और निचले डाई जैसे मुख्य घटक, साथ ही स्थिर और सटीक मुद्रांकन सुनिश्चित करने के लिए एक सटीक मार्गदर्शन, स्थिति और अनलोडिंग प्रणाली शामिल है।

2. अति-उच्च परिशुद्धता और उच्च गुणवत्ता

मुद्रांकित भागों में ±0.1 मिमी के भीतर नियंत्रित आयामी सहनशीलता होती है, जो दरारें, झुर्रियों और खरोंच जैसे दोषों से मुक्त होती है। डाई स्वयं संबंधित उपस्थिति घटकों के गुणवत्ता मानकों से मेल खाते हुए कड़े विनिर्माण, मार्गदर्शक परिशुद्धता और दबाव वितरण नियंत्रण से गुजरती है।

3. उन्नत एकीकृत मोल्डिंग प्रक्रिया

गहरी ड्राइंग और फॉर्मिंग जैसी कई प्रक्रियाओं को एकीकृत करने से एक बार की मोल्डिंग प्राप्त होती है, सामग्री प्रवाह और स्प्रिंगबैक मुआवजे को सटीक रूप से नियंत्रित किया जाता है। सीएई सिमुलेशन का उपयोग समस्याओं की भविष्यवाणी करने, स्थिर और विश्वसनीय मुद्रांकन सुनिश्चित करने के लिए किया जाता है।

4. हेवी-ड्यूटी डाई सिस्टम

ऑटोमोटिव हुड इनर पैनल स्टैम्पिंग डाई का वजन दसियों टन है और इसके लिए 2000 टन से अधिक के बड़े पैमाने पर दबाव वाले उपकरण की आवश्यकता होती है। यह उच्च परिशुद्धता गाइड स्तंभों, गाइड आस्तीन और अन्य घटकों से सुसज्जित है, जो दीर्घकालिक, उच्च तीव्रता वाले बड़े पैमाने पर उत्पादन के लिए उपयुक्त है।

5. उच्च गुणवत्ता वाला भूतल उपचार

मोल्ड की सतह दर्पण-पॉलिश (Ra≤0.4μm) है। पहनने के प्रतिरोध और स्थिर सतह की गुणवत्ता सुनिश्चित करने के लिए सतह की कठोरता और कोटिंग मापदंडों को विभिन्न सामग्रियों के लिए अनुकूलित किया गया है।

विनिर्माण प्रक्रिया

1. उत्पाद विश्लेषण और प्रक्रिया डिजाइन

ऑटोमोटिव हुड इनर पैनल स्टैम्पिंग डाई, स्टैम्पिंग फॉर्मेबिलिटी का विश्लेषण करने, दोषों की भविष्यवाणी करने, प्रक्रियाओं को अनुकूलित करने और विनिर्माण के लिए नींव रखने के लिए उचित स्टैम्पिंग पैरामीटर निर्धारित करने के लिए ऑटोफॉर्म और डायनाफॉर्म जैसे सीएई सॉफ़्टवेयर का उपयोग करता है।

2. साँचे का डिज़ाइन

प्रत्येक घटक की संरचना को परिष्कृत करने के लिए यूजी और कैटिया का उपयोग करके पूर्ण 3डी डिज़ाइन किया जाता है, जिससे यह सुनिश्चित होता है कि मोल्ड की ताकत, कठोरता और सटीकता उत्पादन आवश्यकताओं को पूरा करती है।

3. सामग्री चयन

ऑटोमोटिव हुड इनर पैनल स्टैम्पिंग डाई बॉडी 45 स्टील और 42CrMo से बनी है, जबकि प्रोफाइल और मुख्य हिस्से टूल स्टील जैसे Cr12MoV (हीट ट्रीटमेंट के बाद HRC48-52) का उपयोग करते हैं। पहनने के लिए प्रतिरोधी स्टील का उपयोग गाइड स्तंभों और झाड़ियों के लिए किया जाता है।

5. परिशुद्धता मशीनिंग

रफ मशीनिंग और हाई-स्पीड सीएनसी परिशुद्धता मशीनिंग (सतह सटीकता ±0.01 मिमी), तार काटने, ईडीएम और अन्य विशेष मशीनिंग प्रक्रियाओं के साथ-साथ गर्मी उपचार और सतह उपचार के साथ मिलकर सुनिश्चित करती है कि मोल्ड प्रदर्शन मानकों को पूरा करता है।

6. असेंबली और टी0 ट्रायल मोल्डिंग

असेंबली के बाद, मोल्ड का एक प्रेस पर परीक्षण किया जाता है। पैरामीटर्स को बार-बार समायोजित किया जाता है, नमूनों का निरीक्षण किया जाता है, और जब तक सभी उत्पाद संकेतक मानकों को पूरा नहीं करते तब तक मोल्ड को संशोधित और अनुकूलित किया जाता है।

उत्पाद व्यवहार्यता

SIKAIDA ऑटोमोटिव हुड इनर पैनल स्टैम्पिंग डाई का उपयोग यात्री कारों और वाणिज्यिक वाहनों के लिए हुड इनर पैनल के निर्माण में व्यापक रूप से किया जाता है, जो जटिल घुमावदार सतह भागों को कुशलतापूर्वक बनाता है और ऑटोमेकर्स की बॉडी उत्पादन लाइनों के कुशल और स्थिर संचालन का समर्थन करता है।

विकास के रुझान:

1. अल्ट्रा-लार्ज इंटीग्रेटेड मोल्डिंग

 एकीकृत हुड आंतरिक पैनलों की ओर रुझान मोल्ड टन भार और आकार की आवश्यकताओं को बढ़ाता है। 2000 टन और उससे अधिक क्षमता वाली प्रेसों का व्यापक उपयोग डिजाइन और विनिर्माण जटिलता को बढ़ाता है।

2. हल्के सामग्री अनुकूलन

उच्च शक्ति वाले स्टील और एल्यूमीनियम मिश्र धातु अनुप्रयोगों के विस्तार के लिए मोल्ड डिज़ाइन मापदंडों में समायोजन की आवश्यकता होती है, जिससे विनिर्माण प्रौद्योगिकी के लिए नई चुनौतियाँ पैदा होती हैं।

3. इंटेलिजेंट विनिर्माण और डिजिटलीकरण

सीएई सिमुलेशन, सीएनसी मशीन टूल्स और डिजिटल ट्विन प्रौद्योगिकियों का लाभ उठाते हुए, हम साँचे के पूर्ण जीवनचक्र डिजिटल प्रबंधन को प्राप्त करते हैं, सटीकता और दक्षता में सुधार करते हैं।

4. रैपिड मोल्ड चेंजओवर और स्वचालित उत्पादन

हम बहु-विविधता, छोटे-बैच उत्पादन की जरूरतों को पूरा करने के लिए स्वचालित उत्पादन लाइनों के साथ एकीकृत करके, सांचों की तीव्र स्थिति और लॉकिंग कार्यों को अनुकूलित करते हैं।

SIKAIDA ऑटोमोटिव हुड इनर पैनल स्टैम्पिंग डाई कई क्षेत्रों से प्रौद्योगिकियों को एकीकृत करता है, जो स्टैम्पिंग डाई के उन्नत स्तर का प्रतिनिधित्व करता है। 8-15 महीने के विकास चक्र और उच्च लागत के साथ, यह कॉर्पोरेट ताकत का एक महत्वपूर्ण मानक है। यह ऑटोमोटिव उद्योग के हल्केपन और बुद्धिमान विकास के साथ-साथ अपग्रेड करना जारी रखेगा, वैश्विक ऑटोमोटिव उद्योग के उच्च-गुणवत्ता वाले विकास के लिए सहायता प्रदान करेगा।
