ऑटोमोटिव छोटे ब्रैकेट स्टैम्पिंग मर जाता है

छोटे ऑटोमोटिव ब्रैकेट महत्वपूर्ण भार वहन करने वाले घटक हैं जिनका उपयोग असेंबली का समर्थन करने, स्थिति ठीक करने, संरचनाओं को जोड़ने और भार स्थानांतरित करने के लिए किया जाता है। SIKAIDA ऑटोमोटिव स्मॉल ब्रैकेट स्टैम्पिंग डाइज़ विशेष रूप से विभिन्न सटीक ब्रैकेट्स जैसे इंजन और सस्पेंशन के लिए डिज़ाइन किए गए हैं, जो ऑटोमोटिव उत्पादन की कठोर आवश्यकताओं को पूरा करने के लिए जटिल समर्थन और सटीक छेद स्थिति को एकीकृत करते हैं।

मुख्य उत्पाद विशेषताएँ

1. जटिल समर्थन संरचना का निर्माण

ब्रैकेट के कॉम्पैक्ट आकार और जटिल संरचना के बावजूद, SIKAIDA मोल्ड, सटीक सिमुलेशन और स्प्रिंगबैक मुआवजे के माध्यम से, ±0.1 मिमी के भीतर महत्वपूर्ण आयामों को नियंत्रित करते हैं, जिससे समतलता, छेद सटीकता और संरचनात्मक कठोरता मानकों को पूरा करना सुनिश्चित होता है।

2. उच्च शक्ति और उच्च कठोरता

ऑटोमोटिव स्मॉल ब्रैकेट स्टैम्पिंग डाइज़ के मुख्य घटक उच्च कठोरता वाले मोल्ड स्टील्स जैसे SKD11 और Cr12MoV का उपयोग करते हैं, जो गर्मी उपचार के बाद HRC 48-52 की कठोरता प्राप्त करते हैं। यह उन्हें उच्च-आवृत्ति प्रभाव भार का सामना करने की अनुमति देता है और स्थिर भार-वहन क्षमता सुनिश्चित करते हुए 500,000 चक्रों से अधिक का सेवा जीवन रखता है।

3. बहुकार्यात्मक एकीकृत डिजाइन

स्टैम्पिंग, झुकने और पंचिंग जैसी कई प्रक्रियाओं को एकीकृत करने और स्लाइड ब्लॉक और नाइट्रोजन स्प्रिंग्स जैसे तंत्र को शामिल करने से, जटिल प्रसंस्करण को एक ही झटके में पूरा किया जा सकता है, जिससे उत्पादन दक्षता और उत्पाद की गुणवत्ता में काफी सुधार होता है।

4. सटीक छेद स्थिति और कनेक्शन प्रणाली

इंस्टॉलेशन छेद की सटीकता ±0.05 मिमी तक पहुंचती है, और छेद की दीवार का खुरदरापन Ra 0.8 है। अनुकूलित फ्लैंगिंग और रिवेटिंग कनेक्शन संरचनाएं एक सुरक्षित और गैर-ढीला ब्रैकेट कनेक्शन सुनिश्चित करती हैं, जो दीर्घकालिक विश्वसनीय वाहन उपयोग की गारंटी देती है।

5. इंटेलिजेंट नेस्टिंग और सीएई अनुकूलन

नेस्टिंग को अनुकूलित करने के लिए ऑटोफॉर्म जैसे सीएई सॉफ़्टवेयर का उपयोग करके, सामग्री का उपयोग 85% से अधिक हो जाता है, जिससे प्रभावी रूप से दोषों को कम किया जाता है और स्क्रैप दर को कम किया जाता है।

अनुप्रयोग क्षेत्र

SIKAIDA ऑटोमोटिव स्मॉल ब्रैकेट स्टैम्पिंग डाइज़ के व्यापक अनुप्रयोग हैं, जो इंजन, सस्पेंशन, डैशबोर्ड, सीट, बैटरी, दरवाजे और निकास प्रणाली ब्रैकेट के उत्पादन को कवर करते हैं।

विनिर्माण प्रक्रिया

1. उत्पाद डिजाइन और सीएई विश्लेषण

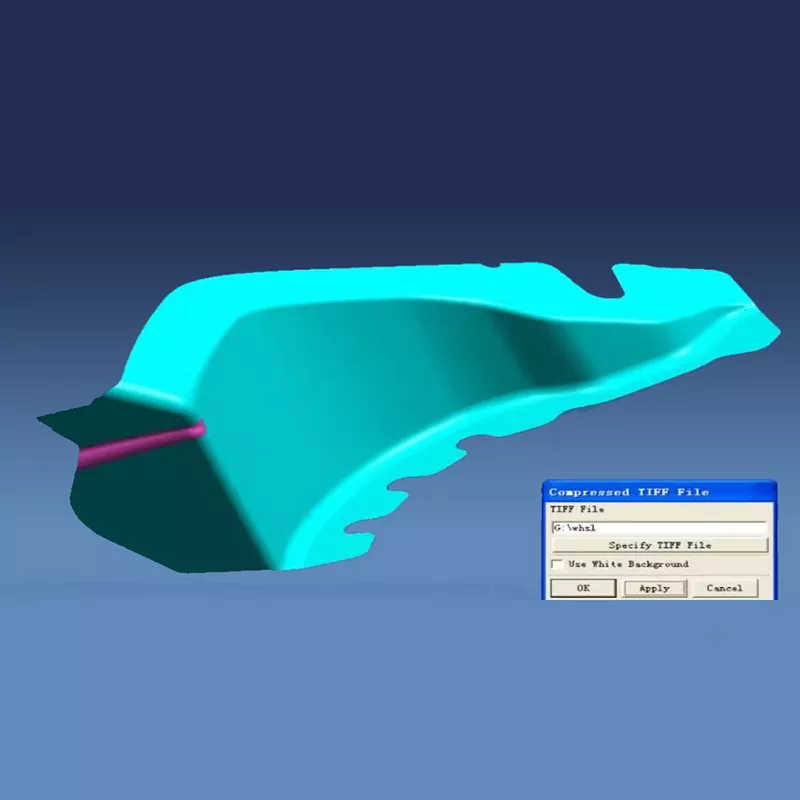

संभावित दोषों की पहचान करने और सफल मोल्ड निर्माण सुनिश्चित करने के लिए इष्टतम समाधान निर्धारित करने के लिए सीएई सॉफ्टवेयर का उपयोग करके सिमुलेशन और प्रक्रिया अनुकूलन किया जाता है।

2. मोल्ड संरचना 3डी डिज़ाइन

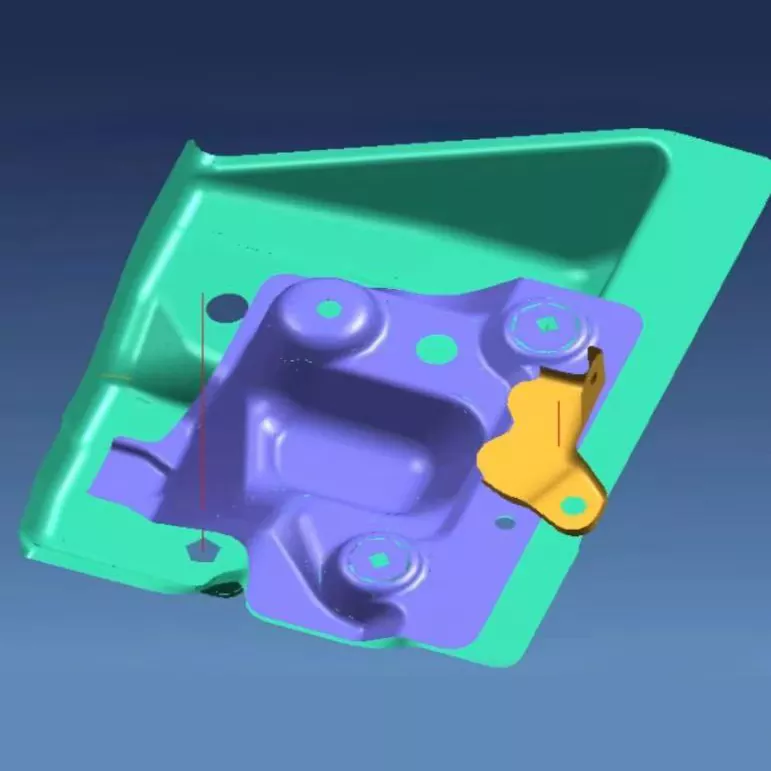

ऑटोमोटिव स्मॉल ब्रैकेट स्टैम्पिंग डाइज़ कैविटीज़, गाइड सिस्टम और अन्य घटकों को परिष्कृत करने के लिए यूजी और कैटिया जैसे पूर्ण 3डी डिज़ाइन सॉफ़्टवेयर का उपयोग करते हैं, जिससे एक तर्कसंगत मोल्ड संरचना और रखरखाव में आसानी सुनिश्चित होती है।

3. सामग्री चयन

काम करने वाले हिस्से हार्ड मोल्ड स्टील जैसे SKD11 से बने होते हैं, मोल्ड बेस हीट ट्रीटमेंट के साथ 45 स्टील से बना होता है, मानक हिस्से GCr15 असर वाले स्टील का उपयोग करते हैं, और पंचिंग हिस्से सटीकता और स्थायित्व सुनिश्चित करने के लिए हाई-स्पीड स्टील या सीमेंटेड कार्बाइड का उपयोग करते हैं।

4. परिशुद्धता मशीनिंग

रफ मशीनिंग भत्ते की अनुमति देती है, और सटीक मशीनिंग सटीकता सुनिश्चित करती है। नाइट्राइडिंग और हार्ड क्रोम प्लेटिंग जैसे सतही उपचार मोल्ड की कठोरता और पहनने के प्रतिरोध को और बढ़ाते हैं, जिससे उत्पाद की गुणवत्ता की गारंटी होती है।

5. असेंबली और डिबगिंग

सटीक असेंबली के बाद, ऑटोमोटिव स्मॉल ब्रैकेट स्टैम्पिंग डाइज़ को ट्रायल प्रेसिंग और डिबगिंग से गुजरना पड़ता है। प्रथम-टुकड़ा निरीक्षण और बैच परीक्षण उत्पादन मोल्ड की सटीकता, स्थिरता और विश्वसनीयता को सत्यापित करता है।

अक्सर पूछे जाने वाले प्रश्नों

Q1: ऑटोमोटिव स्मॉल ब्रैकेट स्टैम्पिंग डाइज़ में आमतौर पर कौन सी सामग्री का उपयोग किया जाता है?

A1: काम करने वाले हिस्से मुख्य रूप से SKD11, Cr12MoV और DC53 जैसे उच्च कठोरता वाले मोल्ड स्टील्स का उपयोग करते हैं। मोल्ड फ्रेम 45 स्टील और Q235 जैसे संरचनात्मक स्टील का उपयोग करता है। गाइड पिलर और बुशिंग जैसे मानक भागों में बियरिंग स्टील GCr15 का उपयोग किया जाता है। छिद्रण छेद जैसे उच्च पहनने वाले क्षेत्रों के लिए, मोल्ड की ताकत, कठोरता और स्थायित्व सुनिश्चित करने के लिए कभी-कभी कठोर मिश्र धातु या उच्च गति वाले स्टील का उपयोग किया जाता है।

Q2: ऑटोमोटिव छोटे ब्रैकेट मोल्ड के लिए उत्पादन चक्र कितना लंबा है?

ए2: मोल्ड की जटिलता और सटीक आवश्यकताओं के आधार पर, उत्पादन चक्र आम तौर पर 10-18 सप्ताह का होता है। सरल ब्रैकेट मोल्ड के निर्माण में लगभग 10 सप्ताह लगते हैं, मध्यम-जटिलता वाले ब्रैकेट मोल्ड को 14 सप्ताह लगते हैं, और उच्च-परिशुद्धता वाले जटिल ब्रैकेट मोल्ड को 18 सप्ताह या उससे अधिक की आवश्यकता हो सकती है। विशिष्ट चक्र ब्रैकेट संरचना की जटिलता, छिद्रों की सटीकता आवश्यकताओं और मशीनिंग प्रक्रिया की कठिनाई पर निर्भर करता है।

Q3: ऑटोमोटिव स्मॉल ब्रैकेट स्टैम्पिंग डाइज़ का सेवा जीवन क्या है?

A3: सामान्य उपयोग और रखरखाव की स्थिति के तहत, छोटे ब्रैकेट स्टैम्पिंग डाई का जीवनकाल 500,000 चक्र से अधिक तक पहुंच सकता है। उच्च गुणवत्ता वाली सामग्रियों के चयन, उचित ताप उपचार और सटीक मशीनिंग के माध्यम से, कुछ डाई का जीवनकाल 1 मिलियन चक्र तक पहुंच सकता है। विशेष रूप से छिद्रण जैसे उच्च-घिसाव वाले हिस्सों के लिए, उत्पाद की गुणवत्ता सुनिश्चित करने के लिए नियमित रखरखाव और प्रतिस्थापन की आवश्यकता होती है।

Q4: स्टैम्प्ड ब्रैकेट की सटीकता और समर्थन प्रदर्शन कैसे सुनिश्चित करें?

A4: प्रक्रिया मापदंडों को अनुकूलित करने के लिए CAE विश्लेषण के माध्यम से, उच्च-परिशुद्धता मार्गदर्शक प्रणालियों को अपनाना, सामग्री स्प्रिंगबैक को नियंत्रित करना, और नियमित रूप से डाई सटीकता की जांच करना और बनाए रखना, ब्रैकेट की आयामी सटीकता को ±0.1 मिमी के भीतर नियंत्रित किया जा सकता है, और समर्थन सतह की समतलता 0.05 मिमी / मी तक पहुंच सकती है। साथ ही, उचित संरचनात्मक डिजाइन और गर्मी उपचार प्रक्रियाएं यह सुनिश्चित करती हैं कि ब्रैकेट में पर्याप्त समर्थन कठोरता और कनेक्शन ताकत है।

Q5: ब्रैकेट मोल्ड्स की निर्माण प्रक्रिया में प्रमुख नियंत्रण बिंदु क्या हैं?

A5: ब्रैकेट मोल्ड निर्माण में मुख्य नियंत्रण बिंदुओं में शामिल हैं: ① इंस्टॉलेशन छेद सटीकता सुनिश्चित करने के लिए सटीक छेद मशीनिंग; ② समतलता और चिकनाई सुनिश्चित करने के लिए सतह मशीनिंग का समर्थन करें; ③ कनेक्शन मजबूती सुनिश्चित करने के लिए कनेक्शन संरचना बनाना; ④ कठोरता और क्रूरता सुनिश्चित करने के लिए गर्मी उपचार प्रक्रिया; ⑤ मोल्ड सटीकता और परिचालन स्थिरता सुनिश्चित करने के लिए असेंबली और डिबगिंग। प्रत्येक नियंत्रण बिंदु को सख्त गुणवत्ता निरीक्षण और प्रक्रिया नियंत्रण की आवश्यकता होती है।
