ऑटोमोटिव लेफ्ट फ्रंट डोर आउटर पैनल स्टैम्पिंग डाई

SIKAIDA ऑटोमोटिव लेफ्ट फ्रंट डोर आउटर पैनल स्टैम्पिंग डाई एक बड़े पैमाने पर, उच्च परिशुद्धता वाला मोल्ड सिस्टम है जिसे विशेष रूप से लेफ्ट फ्रंट डोर बाहरी पैनल की स्टैम्पिंग और फॉर्मिंग के लिए डिज़ाइन किया गया है। इसका विनिर्माण स्तर ऑटोमोटिव स्टैम्पिंग डाइज़ के लिए एक मुख्य बेंचमार्क है। यह एकीकृत प्रणाली सटीक-मशीनीकृत है, जो कई प्रक्रियाओं के माध्यम से बाहरी पैनल का सटीक निर्माण करती है। वाहन मॉडल आवश्यकताओं के आधार पर कारखानों को अनुकूलित समाधान प्रदान किए जा सकते हैं।

उत्पाद की विस्तृत विशेषताएं

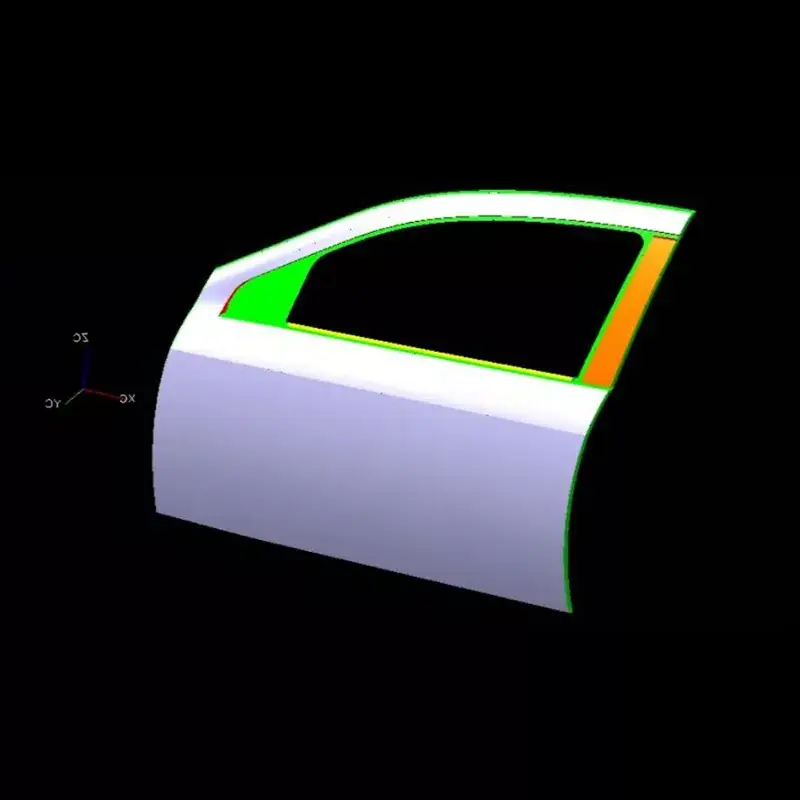

1. बड़ी और जटिल संरचना: बाएं सामने के दरवाजे का बाहरी पैनल आकार में 1.5 मीटर से अधिक है और इसका आकार जटिल है। SIKAIDA साँचे को सटीक रूप से विभिन्न जटिल संरचनाएँ बनानी चाहिए। सीएई सिमुलेशन अनुकूलन के माध्यम से, स्थिर गठन और सटीकता सुनिश्चित की जाती है।

2. उच्च परिशुद्धता और उच्च चमक आवश्यकताएँ: बाएँ सामने के दरवाजे के बाहरी पैनल की सतह दोष-मुक्त होनी चाहिए। SIKAIDA ऑटोमोटिव लेफ्ट फ्रंट डोर आउटर पैनल स्टैम्पिंग डाई मिरर-लेवल पॉलिशिंग परिशुद्धता (Ra मान ≤ 0.4μm) प्राप्त करता है, स्टैम्पिंग विरूपण को रोकने और भाग सटीकता सुनिश्चित करने के लिए उच्च शक्ति वाली सामग्री का उपयोग करता है।

3. मल्टी-प्रोसेस इंटीग्रेटेड मोल्डिंग: मल्टी-प्रोसेस निरंतर मोल्डिंग प्रक्रिया का उपयोग करते हुए, SIKAIDA ऑटोमोटिव लेफ्ट फ्रंट डोर आउटर पैनल स्टैम्पिंग डाई गाइडिंग और अनलोडिंग सिस्टम को एकीकृत करता है, सटीक प्रक्रिया कनेक्शन सुनिश्चित करता है, दक्षता में सुधार करता है और दोषों को कम करता है।

4. परिशुद्धता मार्गदर्शक और संतुलन प्रणाली: स्टैम्पिंग के दौरान वॉरपिंग और स्प्रिंगबैक के मुद्दों को संबोधित करते हुए, समान तनाव सुनिश्चित करने और उत्पाद की उपज में सुधार करने के लिए मोल्ड एक उच्च परिशुद्धता मार्गदर्शक और संतुलन प्रणाली से सुसज्जित है।

5. जटिल शीतलन और निकास प्रणाली: अंतर्निर्मित अनुरूप शीतलन जल चैनल मोल्डिंग तापमान को नियंत्रित करते हैं, जबकि एक निकास प्रणाली हवा के ठहराव को रोकती है, जिससे मोल्डिंग की गुणवत्ता सुनिश्चित होती है।

उत्पाद सुविधाएँ और अनुप्रयोग

यह मोल्ड सेडान और एसयूवी जैसे यात्री वाहनों के लिए बाहरी पैनल बनाने के लिए उपयुक्त है, जो वायुगतिकीय और असेंबली आवश्यकताओं को पूरा करने वाले बाहरी पैनल का उत्पादन करता है। चीन में एक पेशेवर निर्माता के रूप में, SIKAIDA ऑटोमोटिव लेफ्ट फ्रंट डोर आउटर पैनल स्टैम्पिंग डाई ने घरेलू और अंतरराष्ट्रीय स्तर पर ग्राहकों से मान्यता प्राप्त की है।

विनिर्माण प्रक्रिया परिचय

1. उत्पाद विश्लेषण और सीएई सिमुलेशन: पेशेवर सॉफ्टवेयर का उपयोग करके सीएई सिमुलेशन का उपयोग मोल्डिंग समस्याओं की भविष्यवाणी करने और प्रक्रिया मापदंडों को अनुकूलित करने के लिए किया जाता है।

2. मोल्ड डिजाइन: सामग्री गुणों और मोल्डिंग आवश्यकताओं दोनों को ध्यान में रखते हुए, पूर्ण 3डी डिजाइन यूजी और कैटिया सॉफ्टवेयर का उपयोग करके किया जाता है।

3. सामग्री का चयन: मोल्ड बेस के लिए उच्च शक्ति वाले स्टील का उपयोग किया जाता है, ऑटोमोटिव लेफ्ट फ्रंट डोर आउटर पैनल स्टैम्पिंग डाई के जीवनकाल और स्थिरता को सुनिश्चित करने के लिए प्रमुख क्षेत्रों में उच्च पहनने वाले प्रतिरोधी मोल्ड स्टील (हीट ट्रीटमेंट के बाद एचआरसी48-52) का उपयोग किया जाता है।

4. सटीक मशीनिंग: रफ और फाइन मशीनिंग, विशेष मशीनिंग और मिरर पॉलिशिंग मोल्ड की सटीकता और सतह की गुणवत्ता सुनिश्चित करती है।

5. असेंबली और डिबगिंग (T0 ट्रायल मोल्डिंग): कंपोनेंट असेंबली के बाद, ट्रायल मोल्डिंग की जाती है। डिबगिंग के एकाधिक T0-T3 पुनरावृत्तियों से मोल्ड स्थिरता और उत्पाद योग्यता सुनिश्चित होती है, जिससे एक पेशेवर टीम को डिलीवरी चक्र को छोटा करने की अनुमति मिलती है।

विकास के रुझान

1. अल्ट्रा-लार्ज इंटीग्रेटेड मोल्डिंग: ऑटोमोटिव बाहरी पैनल एकीकृत मोल्डिंग की ओर रुझान कर रहे हैं। SIKAIDA 2000 टन से अधिक के बड़े स्टैम्पिंग उपकरण के अनुकूल मोल्ड डिज़ाइन को अनुकूलित करता है।

2. हल्की प्रौद्योगिकी: उच्च शक्ति वाले स्टील और एल्यूमीनियम मिश्र धातु जैसी हल्की सामग्री को अपनाना, मोल्डिंग गुणवत्ता सुनिश्चित करने के लिए डिजाइन और प्रक्रियाओं को अनुकूलित करना।

3. स्मार्ट विनिर्माण और डिजिटलीकरण: ऑटोमोटिव लेफ्ट फ्रंट डोर आउटर पैनल स्टैम्पिंग डाई की बुद्धिमान निगरानी और वर्चुअल डिबगिंग प्राप्त करने के लिए सेंसर, डिजिटल ट्विन और IoT प्रौद्योगिकियों को एकीकृत करना, विकास चक्र को छोटा करना।

4. एडिटिव मैन्युफैक्चरिंग (3डी प्रिंटिंग) अनुप्रयोग: जटिल भागों के निर्माण, दक्षता में सुधार, चक्र को छोटा करने और पारंपरिक विनिर्माण की सीमाओं को तोड़ने के लिए प्रत्यक्ष धातु 3डी प्रिंटिंग तकनीक का उपयोग करना।

SIKAIDA, ऑटोमोटिव लेफ्ट फ्रंट डोर आउटर पैनल स्टैम्पिंग डाई उद्योग में एक बेंचमार्क, चीन में एक पेशेवर आपूर्तिकर्ता और निर्माता है। इसका विकास चक्र 8-15 महीने का है, जिसकी लागत लाखों से लेकर लाखों युआन तक है। भविष्य में, SIKAIDA ऑटोमोटिव उद्योग के विकास के रुझानों को अपनाते हुए और बेहतर मोल्ड समाधान प्रदान करते हुए नवाचार करना जारी रखेगा।

अक्सर पूछे जाने वाले प्रश्नों

Q1: ऑटोमोटिव लेफ्ट फ्रंट डोर आउटर पैनल स्टैम्पिंग डाई के लिए आमतौर पर कौन सी सामग्री का उपयोग किया जाता है?

A1: डाई बेस आमतौर पर कास्ट स्टील (जैसे HT300, QT450) या मानक स्टील (जैसे 45 स्टील, Cr12MoV) से बना होता है। प्रोफ़ाइल, पंच और डाई जैसे प्रमुख घटक उच्च-पहनने-प्रतिरोधी डाई स्टील (जैसे SKD11, Cr12MoV, DC53, आदि) का उपयोग करते हैं, जो गर्मी उपचार के बाद HRC48-52 की कठोरता प्राप्त करते हैं।

Q2: ऑटोमोटिव लेफ्ट फ्रंट डोर आउटर पैनल के लिए स्टैम्पिंग डाई का उत्पादन चक्र कितना लंबा है?

A2: ऑटोमोटिव लेफ्ट फ्रंट डोर आउटर पैनल स्टैम्पिंग डाई प्रौद्योगिकी, अनुभव और शिल्प कौशल की पराकाष्ठा है। यह यांत्रिक डिजाइन, सामग्री विज्ञान, प्लास्टिसिटी यांत्रिकी और सटीक विनिर्माण को एकीकृत करता है, जो डाई-मेकिंग उद्योग के "क्राउन ज्वेल" का प्रतिनिधित्व करता है। इसका विकास चक्र लंबा है (आमतौर पर 8-15 महीने) और लागत अधिक है (लाखों से दसियों लाख आरएमबी तक पहुंचती है), जो इसे डाई-मेकिंग कंपनी की व्यापक ताकत को मापने के लिए एक महत्वपूर्ण बेंचमार्क बनाती है। जैसे-जैसे ऑटोमोबाइल इंटेलिजेंस, विद्युतीकरण और हल्के वजन की ओर विकसित होते हैं, उनकी डाई-मेकिंग प्रक्रियाओं के लिए तकनीकी आवश्यकताएं बढ़ती रहेंगी।
